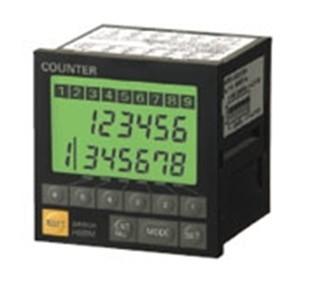

欧姆龙多功能计数器/定时器设计得当H8BM-RB

欧姆龙多功能计数器/定时器设计得当H8BM-RB

特点

提供多达九台计数器或累计时间计数器。（计数器和时间计数器功能可以一同使用）

带有单独预告输出， 用以指示维护时间。

提供了预告显示和设备停止输出功能。

设定部为防油、防水的IP54防油结构。

采用各位键， 变更设定值更为简单。

机体小巧： 72×72×79mm(DIN)。

带有按键保护功能， 防止误操作。

NPN/PNP多种输出。

可直接连接直流2线式传感器。

取得UL、CSA标准的。

额定规格

电源电压            DC24V

容许电压变动范围    电源电压的85～110% *1

功耗         约1.7W(DC26.4V时)

高计数速度 30Hz(计数输入1～7)、

                  30Hz/500Hz切换(计数输入8、9)

输入输出禁止输入         (输入电阻约2.2kΩ)

控制输出         开路集电极输出 DC30V max. 100mA max.

使用环境温度 -10～+55℃(但、无结冰、结露)

储存温度        -25～+65℃(但、无结冰、结露)

使用环境湿度 25～85%

外壳颜色         深灰色(芒塞尔5Y3/1)

单稳时间         20ms *2

计数输入

复位输入               电压输入

短路有效输入          “H”电平DC16～26.4V

计数器编号选择输入      “L”电平DC0～3V

*1. 波动含有率20%以下。

*2. 当计数器用于总计数器时， 该信号作为进位信号而输出。

性能

绝缘电阻         100MΩ以上(DC500V兆欧表)

              (导电部端子与外露的非充电金属部之间)

抗干扰性       噪声模拟器生成的方波噪声

             (脉冲宽度100ns/1μs，增加1ns)

             ±480V(电源端子间)±480V(输入端子间)

静电耐力       8kV(误动作)、15kV(毁坏)

耐电压       AC1,000V 50/60Hz 1min　

             (导电部端子与外露的非充电金属部之间)

脉冲电压  1kV(电源端子间)

                1.5kV(导电部端子与外露的非充电金属部之间)
