FESTO位置传感器技术标准SRBS-Q12-25-E270-EP-1-S-M8

FESTO位置传感器技术标准SRBS-Q12-25-E270-EP-1-S-M8

主要特性

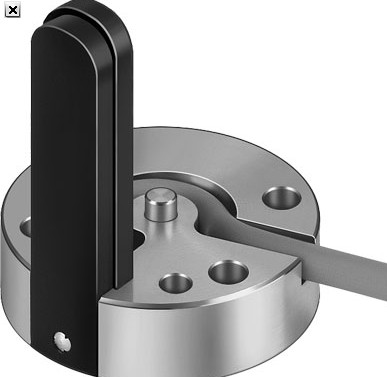

SRBS-Q1/Q12 用于检测摆动气

缸 DRVS 和 DSM 轴的旋转。感

测为磁感方式，无接触。两个

数字量开关点为输出。

• 传感器装配快速，无需手动搜索切换点

• 通过传感器上的一个按键操作，简单

• 无需连接电缆，因为传感器内有 2 个切换点

• PNP/NPN 和常开/常闭可自由编程，减少库存

• 坚固耐用，无接触、封闭的位置感测，使用寿命长

主要技术参数

结构特点       圆形

安装方式      螺纹夹紧

安装位置      任意

          RCM trademark

               c UL us - listed (OL)

特性           耐油

防护等级       IP65

                IP68

防护等级       III

基于标准           EN 60947-5-2

CE 标记（见合格声明）   符合欧盟电磁兼容性指令

材料注意事项         不含卤素, RoHS 合规

耐腐蚀等级 CRC1)    2

1) CRC2: 耐腐蚀等级 2，符合Festo 940 070标准

元件必须具备一定的耐腐蚀能力。外部可视元件具备基本的涂层表面，可直接与工业环境或与冷却液、润滑剂等介质接触。564212 VUVG-L10-P53C-T-Q6H-1H2L-W1

564212 VUVG-L10-P53C-T-M7-1R8L

564212 VUVG-L10-P53E-T-M5-1H2L-W1

564212 VUVG-L10-P53E-T-M7-1H2L-W1

564212 VUVG-L10-P53E-T-Q4-1H2L-W1

564212 VUVG-L10-P53E-T-Q6H-1H2L-W1

564212 VUVG-L10-P53E-T-M7-1R8L

564212 VUVG-L10-P53U-T-M5-1H2L-W1

564212 VUVG-L10-P53U-T-M7-1H2L-W1

564212 VUVG-L10-P53U-T-Q4-1H2L-W1

564212 VUVG-L10-P53U-T-Q6H-1H2L-W1

564212 VUVG-L10-P53U-T-M7-1R8L

564212 VUVG-L10-P53C-ZT-M5-1H2L-W1

564212 VUVG-L10-P53C-ZT-M7-1H2L-W1

564212 VUVG-L10-P53C-ZT-Q4-1H2L-W1

564212 VUVG-L10-P53C-ZT-Q6H-1H2L-W1

564212 VUVG-L10-P53C-ZT-M7-1R8L

564212 VUVG-L10-P53E-ZT-M5-1H2L-W1

564212 VUVG-L10-P53E-ZT-M7-1H2L-W1

564212 VUVG-L10-P53E-ZT-Q4-1H2L-W1

564212 VUVG-L10-P53E-ZT-Q6H-1H2L-W1

564212 VUVG-L10-P53E-ZT-M7-1R8L

564212 VUVG-L10-P53U-ZT-M5-1H2L-W1

564212 VUVG-L10-P53U-ZT-M7-1H2L-W1

564212 VUVG-L10-P53U-ZT-Q4-1H2L-W1

564212 VUVG-L10-P53U-ZT-Q6H-1H2L-W1

564212 VUVG-L10-P53U-ZT-M7-1R8L

577321 VUVG-L14-T32C-AT-G18-1H2L-W1

564212 VUVG-L14-T32C-AT-Q6-1H2L-W1

564212 VUVG-L14-T32C-AT-Q8-1H2L-W1

FESTO位置传感器技术标准SRBS-Q12-25-E270-EP-1-S-M8
