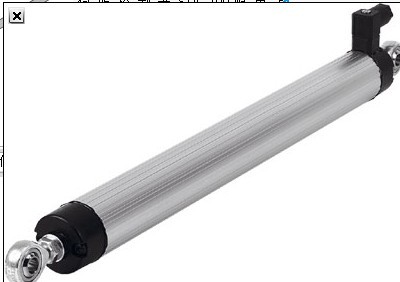

费斯托位移传感器产品亮点MLO-POT-225-TLF

费斯托位移传感器产品亮点MLO-POT-225-TLF

性能

· 模拟量和数字量

· 用于测量和定位

· 与气动元件组合使用

主要 技术参数

行程          225 300 360 450 500 600 750 1000 1250 1500 1750 2000

结构特点    开放式型材，带密封带和滑动装置

测量原理    模拟量位移编码器，带触点和jue 对量测量

分辨率 [mm]     0.01

高行程速度 [m/s]   10

高加速度 [m/s2]    200

安装位置     任意

驱动器，    角度偏差 [°]    ±1

滚珠联轴器   平行偏差 [mm]    ±1.5

使用寿命 行程 [106]       典型值100

连接             4-针插头,型号A DIN 43 650

产品重量 [g]    900 1000 1100 1200 1300 1500 1800 2200 2500 3000 3500 3900

工作和环境条件

行程       225 300 360 450 500 600 750 1000 1250 1500 1750 2000

环境温度 [°C]     –30 ... +1001)

防护等级     顶端 IP40，符合IEC 60529标准

底端           IP42 ，符合IEC 605292)标准

耐振性能         符合 DIN/IEC 68标准 2–6部分，严重级别 2

耐连续冲击性能    符合 DIN/IEC 68标准 2 – 27部分，严重级别 2

CE 标志（见符合声明）    符合欧盟电磁兼容性指令

1) 请注意完整系统方案中所使用的单个元件的温度范围。

2) 编码器向下滑动点与安装位置相反。

550247 CPE14-M1CH-3GL-1/8

196931 CPE14-M1BH-3OL-1/8

196891 CPE14-M1BH-3OL-QS-6

196892 CPE14-M1BH-3OL-QS-8

550249 CPE14-M1CH-3OL-1/8

196930 CPE14-M1BH-3GLS-1/8

196889 CPE14-M1BH-3GLS-QS-6

196890 CPE14-M1BH-3GLS-QS-8

550248 CPE14-M1CH-3GLS-1/8

196932 CPE14-M1BH-3OLS-1/8

196893 CPE14-M1BH-3OLS-QS-6

196894 CPE14-M1BH-3OLS-QS-8

550250 CPE14-M1CH-3OLS-1/8

196941 CPE14-M1BH-5L-1/8

196911 CPE14-M1BH-5L-QS-6

196912 CPE14-M1BH-5L-QS-8

550237 CPE14-M1CH-5L-x

196939 CPE14-M1BH-5J-1/8

196907 CPE14-M1BH-5J-QS-6

196908 CPE14-M1BH-5J-QS-8

550239 CPE14-M1CH-5J-1/8

196942 CPE14-M1BH-5LS-1/8

196913 CPE14-M1BH-5LS-QS-6

196914 CPE14-M1BH-5LS-QS-8

550238 CPE14-M1CH-5LS-1/8

196940 CPE14-M1BH-5JS-1/8

196909 CPE14-M1BH-5JS-QS-6

196910 CPE14-M1BH-5JS-QS-8

550240 CPE14-M1CH-5JS-1/8

196937 CPE14-M1BH-5/3G-1/8
