产品介绍

1/8 DSG-01系列

电磁操纵换向阀这些是高压，高

流量和压降的电磁操纵换向阀，可以

通过使用的湿式电磁阀和合理的流

道设计来实现其功能。

型号表

油研电磁换向阀

DSG-01-3C6-DC24

DSG-01-3C10-AC220

DSG-01-3C2-A-D24-C-N-50-L

DSG-01-3C3-AC220-C-N-50-L

DSG-01-3C9-AC220-C-N-50-L

DSG-01-3C4-AC220-C-N-50-L

DSG-01-3C10-AC220-C-N-50-L

DSG-02-2B2-DC24-C-N-50-L

资料解析

与yuken公司老产品相比，压降值下降10%，因此装置更有效地节能。

即实现了高压、大流量、压降，又实现了小型、紧凑化。

带有两个直流电磁铁型的阀，全长有210→205mm、重量2.2→1.85kg。

除了高压、大流量的通用型而外，

还有减小阀芯换向引起的噪声和管道振动的无冲击型。

电磁阀有密闭的腔，在不同位置开有通孔，每个孔都通向不同的油管，腔中 间是阀，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的来挡住或漏出不同的排油的孔，而进油孔是常开的，液压油就会不同的排油管，然后通过油的压力来推动油缸的，又带动杆，杆带动机械装置动。这样通过控制电磁铁的电流就控制了机械运动。

技术资料

这些是高压，高压的电磁换向阀

流量和压降，其特点可以实现

通过使用的湿式电磁阀和合理的流量

渠道设计。

●高压大流量

与我们现有的管线相比，压力和流量

这些阀门大大增加了。

●*高工作压力：约增加10％[31.5→35 MPa

（4570→5080 PSI）]

●*高T线背压：约增加30％[16→21 MPa

（2320→3050 PSI）]

●*高流量：约增加60％[63→100 L / min（16.64

→26.42美国GPM）]

●压降

这些阀门的压降从1.0降到0.9降了10％

MPa（145至131 PSI），与我们现有的管道相比*；阀门

有效降机组能耗。

{*流速：60升/分钟（15.9美制GPM），阀芯类型：3C2（P→A）}

●体积小巧

尽管有高压，高流量和压降，但这些阀门

机身紧凑轻巧，带有直流双螺线管；的

整体长度和质量从210毫米减少到205毫米（8.26减少到8.07

英寸）和2.2至1.85千克（4.85至4.08磅）。

●提供防震型

除了用于高压和高流量的标准阀外，

无冲击型，可将管道中的噪音和振动降至*

阀芯转换期间也可用。

●运行稳定

由于螺线管的磁力和弹力，这些

阀门对污染物具有很高的耐受性，尤其稳定

操作。

●相当于IP65的高防尘防水

这些阀门具有出色的防尘防水功能

符合I. E. C. Pub。 529. IP65和JIS C

0920 IP65（防尘和防喷型）。

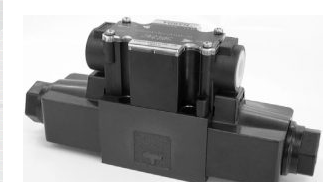

展示图
