小型/薄款的日本SMC气缸CDQSB20-65DC-A90

小型/薄款的日本SMC气缸CDQSB20-65DC-A90

技术描述

CQS 系列 薄型气缸/小型气缸 标准型/单杆双作用

●薄型长方体结构中可从3面或4面安装磁性开关

  紧凑型气缸在安装磁性开关后不会露出缸体外

●新追加双耳环型安装件,小型安装件

●带磁性开关 (CDQS系列: CDQS, CDQSW, CDQSK, CDQSKW,CDQS□S)值描述

内置磁环 D 内置磁环

安装方式 B 基本型

缸径 20 缸径 20mm

气缸行程 65 65

双行程标记 - 行程标记

气缸行程2 - 无气缸行程2

可选项 C 带缓冲垫(长行程时：标准)

磁性开关型号 A90 有触点磁性开关, 直接出线式, 2线式, 横引出, 导线长0.5m,

适用电压：AC/DC24V以下,AC/DC48V以下,AC/DC100V以下

磁性开关个数 - 2个 或 无

订制规格 - 标准

其他特性

描述

缓冲形式 垫缓冲

杆端形状 杆端内螺纹

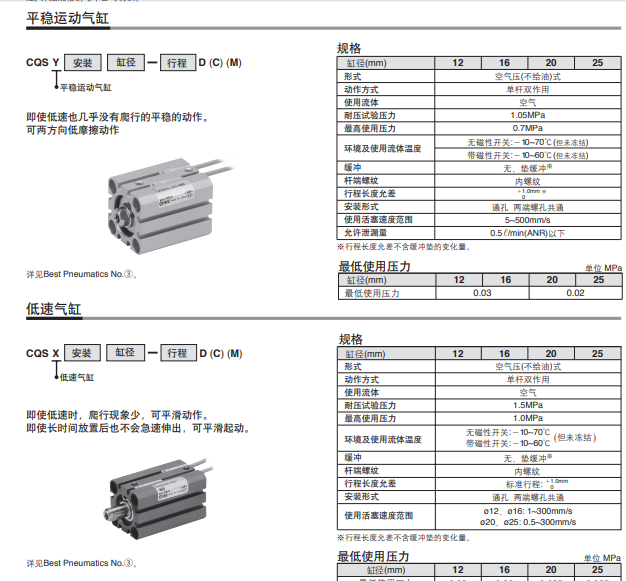

产品图

气缸的配置

小型/薄款的日本SMC气缸CDQSB20-65DC-A90
