意大利CAMOZZI导向平行式爪钳配置选择

意大利CAMOZZI导向平行式爪钳配置选择

  • 所属分类:CAMOZZI(康茂盛)气缸
  • 浏览次数:
  • 发布日期:2019-12-04
  • 产品概述
  • 性能特点
  • 技术参数

  意大利CAMOZZI导向平行式爪钳配置选择

  内装机械导向装置

  重复精度高

  任选安装支架

  高夹持力



  .

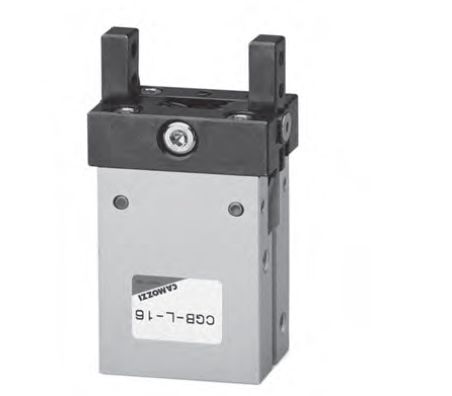

  CGB 系列导向平行式爪钳具有内装机械导向装置,

  使其爪钳的平行移动具有较高的重复精度。

  按照其驱动气缸的缸径(即出力的大小)可分为四种不同的规格。

  爪钳在具有很高耐用度的滑动部件上平行移动,

  活塞上装有永磁体,

  可使用 CSB 型磁性接近开关

  磁性接近开关安装在基座的 T 型凹槽内,

  以检测爪钳的张开或关闭。

  CGB 系列爪钳在基座的三个侧面上具有安装孔,

  或可选用附件 C-CGP 型凹形支架

  L-CGP 型凸形支架进行安装。

  注:1.安装附件及磁性接近开关需单独订购

  2.磁性接近开关见 1/9.15.01 页

  3.安装附件见 1/7.20.08 页


  .

  综合参数

  内装机械导向装置

  重复精度高

  任选安装支架

  高夹持力

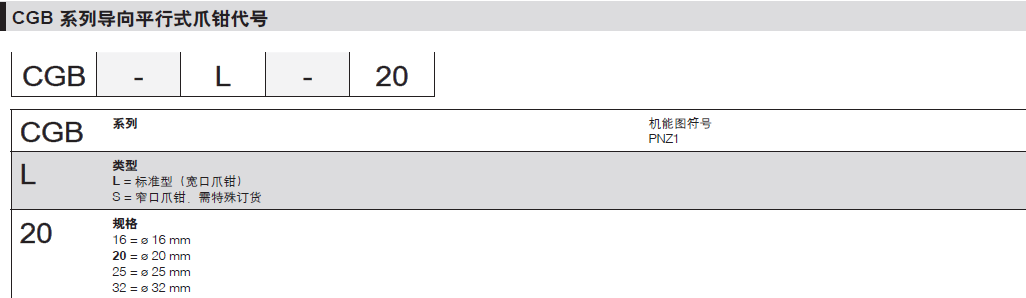

  型号CGB-L-16 CGB-L-20 CGB-L-25 CGB-L-32

  规格16 20 25 32

  工作方式双作用,平行式

  工作压力1.5 ÷ 7 bar

  工作温度0 ÷ 80°C

  大工作频率180 次/分钟

  润滑气缸部分可润滑或不润滑,杠杆部分及活动部位需润滑

  工作行程 (mm) 6 8 14 16

  理论夹持力 - 张开 (N) 24 47 75 100 (当工作压力为 5 bar,夹持点长度为 30 mm 时)

  理论夹持力 - 闭合 (N) 18 35 60 85 (当工作压力为 5 bar,夹持点长度为 30 mm 时)

  大夹持点长度 L (mm) 40 60 80 100 (当工作压力为 5 bar 时)

  质量 (g) 160 280 495 785

  重复精度± 0.01 mm

  接口M5

  介质洁净空气,不需润滑。如使用了油雾润滑,应不间断的使用油雾润滑(建议使用 ISO VG32 润滑油)


  .

  CGB-L-16

  CGB-L-20

  CGB-L-25

  CGB-L-32

  CGB-L-16

  CGB-L-20

  CGB-L-25

  CGB-L-32

  CGB-S-16

  CGB-S-20

  CGB-S-25

  CGB-S-32

  CGB-S-16

  CGB-S-20

  CGB-S-25

  CGB-S-32
