性能介绍CAMOZZI康茂盛CGL系列宽口平行式爪钳

　　性能介绍CAMOZZI康茂盛CGL系列宽口平行式爪钳

　　高夹持力

　　爪钳自动定心

　　防尘设计

　　.

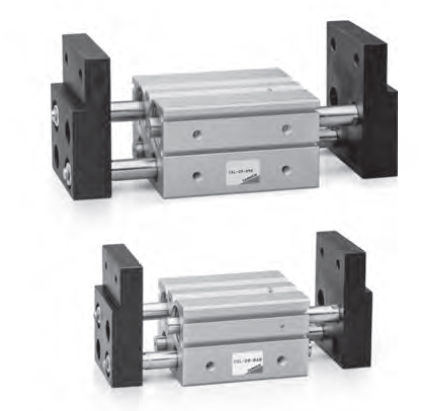

　　CGL 系列宽口平行式爪钳是一种自动对中心式的爪钳。

　　按照其驱动气缸的缸径（即出力大小）分为五种不同的规格，

　　每种缸径又有 3 种不同的行程。

　　爪钳有两个活塞驱动，

　　具有较高的夹持力，

　　内部有齿轮齿条机构，

　　可以使两个爪钳移动时，

　　具有自动定心功能，

　　特别适用于抓取圆柱形或球状物体。

　　活塞上装有永磁铁，

　　可使用 CSC 型磁性接近开关，

　　开关可安装在基座的 C 型凹槽内，

　　以检测爪钳的张开或关闭。

　　CGL 系列均装有活塞杆防尘密封件，

　　可防止使用环境中粉尘进入气缸。

　　基座上有内螺纹安装孔，便于安装。

　　两个爪钳上各有 2个内螺纹孔，

　　可针对不同的零件设计不同的夹具安装在爪钳上。

　　注：1. 磁性接近开关需单独订购

　　2. 磁性接近开关见 1/9.15.01 页

　　.

　　综合参数

　　高夹持力

　　爪钳自动定心

　　防尘设计

　　型号CGL-10 CGL-16 CGL-20 CGL-25 CGL-32

　　规格10 16 20 25 32

　　爪钳开闭行程见各型号参数表

　　工作方式双作用，平行式

　　工作压力1.5 ÷ 7 bar

　　工作温度0 ÷ 60°C

　　大工作频率40 次/分钟

　　润滑润滑或不润滑

　　理论夹持力 (N) 5 70 105 170 270 （当工作压力为 5 bar，夹持点长度为 5 cm 时）

　　大夹持点长度 L (mm) 40 60 80 90 100 （当工作压力为 5 bar 时）

　　质量见各型号参数表

　　重复精度± 0.1 mm

　　接口M5（其中 CGL-32 为 G1/8）

　　介质洁净空气，不需润滑。如使用了油雾润滑，应不间断的使用油雾润滑（建议使用 ISO VG32 润滑油）

　　.
