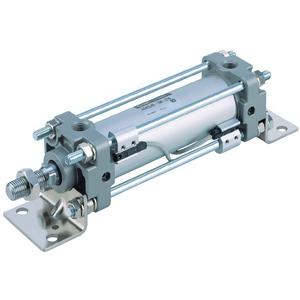

CDA2B100-500Z,SMC方形拉杆气缸
电话：O21-3952 9829-8O1O
传真：O21-6O83 1959
手机：189 1857 2467
QQ：288O626O81
联系人：张海情
邮箱：18918572467@163.com
缸径 100mm
行程 500mm
使用流体 空气
动作方式 双作用
耐压试验压力 1.5MPa
较高使用压力 1MPa
环境及流体温度 -10~60°C
较使用压力 0.05MPa
使用活塞速度 50~500mm/s
缓冲 气缓冲
给油 不要
安装形式 基本型
允许动能 气缓冲有效时 29J
允许动能 气缓冲无效时 2.68J
CDA2B100-500Z,SMC方形拉杆气缸
形式 系列/CAD 动作方式 缸径 (mm)
标准型 CA2-Z 单杆双作用 40,50,63,80,100
标准型 CA2W-Z 双杆双作用 40,50,63,80,100
杆不回转型 CA2K 单杆双作用 40,50,63
杆不回转型 CA2KW 双杆双作用 40,50,63
摩擦型 CA2□Q 单杆双作用 40,50,63,80,100
端锁型 CBA2 单杆双作用 40,50,63,80,100
气液型气缸 CA2□H 单杆双作用 40,50,63,80,100
气液型气缸 CA2W□H 双杆双作用 40,50,63,80,100
特长 方形端盖、采用拉杆型标准，故重量比CA1系列减轻15%。
气缓冲控制更容易
可以安装小型磁性开关和耐强磁场磁性开关
设置了杆端安装件、摆动底座安装件的型号(省去了分别订购气缸和安装件的时间)
带磁性开关型(CDA2系列：CDA2,CDA2W)
CDA2B100-500Z,SMC方形拉杆气缸
