描述

薄安全继电器单元

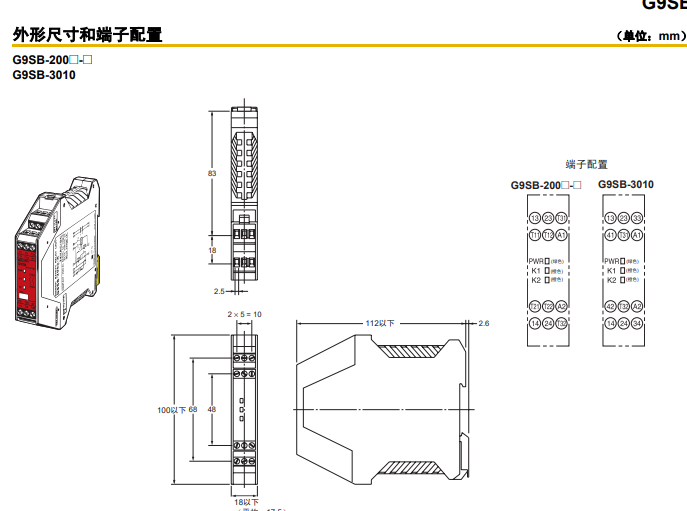

• 提供配有2或3个极的17.5mm宽型号。同时提供配有3个极的22.5mm

宽型号。

• 符合EN标准。（TÜV）

• 支持DIN导轨安装。

型号图例

1. 功能

无 ：紧急停机

2. 接点配置 （安全输出）

2: DPST-NO

3: 3PST-NO

3. 接点配置 （OFF延迟输出）

0: 无

4. 接点配置 （辅助输出）

0: 无

1: SPST-NC

5. 输入配置

无 ：可能是1通道或2通道输入

0: 无 （直接断开）

2: 2通道输入

6. 其他

A ： 自动复位， 反相输入

B ： 自动复位， +共模输入

C ： 手动复位， 反相输入

D ： 手动复位， +共模输入

● 关于使用

G9SB可以任何方向安装。

● 溶剂的附着

请勿将酒精、 稀释剂、 三氯乙烯、 汽油等溶剂附着于产品。 否

则， 会因溶剂附着而导致标志消失、 零部件老化。

● 保管•安装场所

由于可能导致故障或误动作， 因此请勿安装在下列场所。

1. 日光直射的场所。

2. 环境温度过-25～55℃范围的场所。

3. 在相对湿度过35～85％RH范围的场所、温度变化剧烈且易

凝露的场所使用。

4. 环境气压过86～106kPa范围的场所。

5. 有腐蚀性气体及可燃性气体的场所。

6. 对本体产生额定值以上的振动或冲击的场所。

7. 有水、油、化学品等分散物的场所。

8. 多尘埃、盐分、铁粉的场所。

● 安装多个单元

• 当紧邻安装多个单元时， 额定电流为3A。 不得应用高于3A的电

流。

• 输出时，如果通电电流过3A，则与相邻的G9SE之间的间隔应

确保10mm以上。

● 在DIN导轨上的安装

请在G9SB的两端使用端板 （PFP－M、 另售）。

● 接线

• G9SB须使用以下线缆。

绞线 ： 0.2至2.5 mm2

实心线 ： 0.2至2.5 mm2

电线的剥线长度请控制在7mm以下。

• 将各个螺丝拧紧至0.5至0.6N·m的扭矩，否则，G9SB可能发生故

障或产生热量。

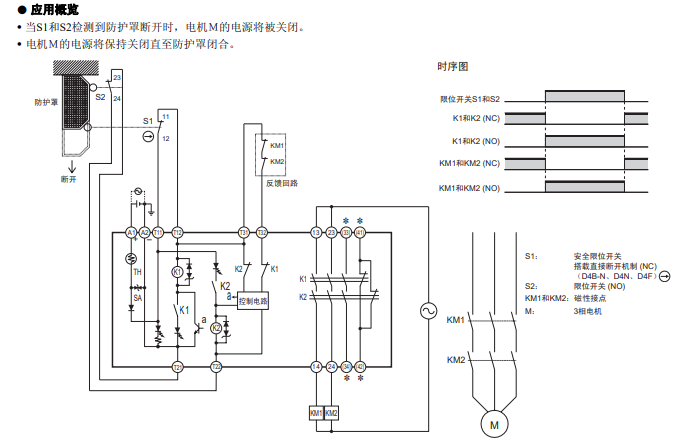

• 连接至G9SB的T11和T12或者T21和T22的外部输入必须为无电

压接点输入。

• 请将电源的 （ー） 侧接地。 不能使用 （＋） 侧接地的设备。

● 反馈用接点

反馈用接点请使用适用于微小负载 （DC24V、 mA） 的产品
