说明：

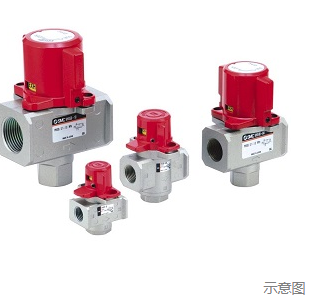

VHS 系列 空气组合元件 空气过滤器 残压释放3通阀

使用压力范围：0.1至1.0MPa

环境及流体温度：-5至60度（未冻结）

手轮切换角度：90度

外观颜色（标准品）：手轮：红色；阀体：银白色

VHS20、VHS30型号：有效截面积5mm2

●根据OSHA标准(美国安全健康管理局)

●防止气控系统中因残压造成事故的安全对策用手动切换阀

●供气、排气状态一目了然

●在排气位置，阀可以用挂锁锁住，防止因清洁或设备维护时意外的开启

●手轮压下再回转，两个动作的结构，故可防止故障

1、主体大小

20 ：ACG20

30 : ACG30

40 : ACG40

50 ：ACG50

2、螺纹种类

无记号：RC

   N  ：NPT

   F  : G

3、接管口径

01 ：1/8；主体大小20

02 ：1/4；主体大小20、30、40

03 ：3/8；主体大小30、40

04 ：1/2；主体大小40

06 : 3/4；主体大小50

10 ： 1 ：主体大小50

4、旋钮/上盖材质

A : 难燃PBT

B : 铝

5、可选项

无记号：无

　Ｂ　：带托架

　ＢＳ：带托架＋内置消声器 ESH 孔

   S  ：内置消声器 ESH 孔

6、准标准规格

无记号：无

   K  ：手柄颜色：黑色

   KR : 手柄颜色：黑色，流动方向：右至左

   KRZ: 手柄颜色：黑色，流动方向：右至左，产品标签上的单位表示为：PSi

    KZ ：手柄颜色：黑色，产品标签上的单位表示为：PSi

    R  : 流动方向：右至左

    RZ : 流动方向：右至左,产品标签上的单位表示为：PSi

    Z  : 产品标签上的单位表示为：PSi
