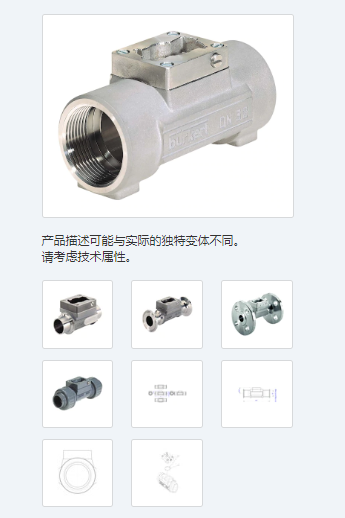

宝德551798式流量传感器，不锈钢材质

宝德551798式流量传感器，不锈钢材质

简介

S030 内置一个涡轮，适用于流量测量。当液体流过管道时，涡轮旋转产生脉冲，频率与流速成比例。

Bürkert “Inline 直角转弯”技术可实现无泄漏。无需打开管道或中断过程，即可安装或拆卸变送器。

DN06 - DN65

封闭式管道系统，内置传感器配件

直角转弯技术

变送器可用于：显示、监控、传输、On/Off调节、批量控制

• 通径8.0-50 mm

适用于连续流量测量

? 集成于管道系统中，无任何附加接管，经济实用

? 3 线制频率脉冲信号，可直接与 PLC 连接（PNP 和 NPN）

? 可与 Burkert 分体式设备配套

• 电子部件与接头之间采用卡口连接，便于安装

• 可选4-20mA和标准脉冲输出

• 2线制或3线制系统

通径的选择 见上页“选择接头通径”

线圈式8030 只能配电池供电的8025 T型变送器

不需电源

霍尔式8030

工作电源

输出信号 晶体管PNP或NPN，

集电极开路，100mA ，0-200Hz

霍尔“功率”式8030

可配套的仪表 · 8025 T/SE34型变送器（分体式，适用于

控制柜和现场安装）

· 8023型4-20 mA输出模块

· 8021型标准脉冲输出模块

与其它仪表的连接参数（接插式连接）

8030与8023

允许的传感器 霍尔“功率”式

使用条件：

1、 环境温度-20℃～50℃;

3、 被测介质温度：-20℃～120℃;

4、 大气压力：86Kpa～106Kpa;

5、 防爆等级：ExibⅡBT4.

★ 信号传输距离：传感器至显示器的距离可达1000m。

电气特性：

1、 显示方式：

（1）LWGY 远传显示：脉冲输出（配显示仪表）；

（2）LWY 现场显示：液晶显示累积流量，单位（m³）

液晶显示瞬时流量，单位（m³/h）

（3）LWGB 涡轮流量变送器：（配显示仪表）。
