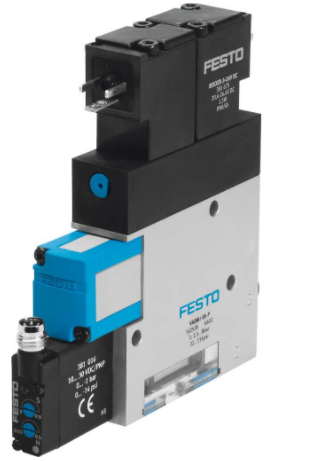

安装技巧FESTO费斯托真空发生器VADMI-140-P

安装技巧FESTO费斯托真空发生器VADMI-140-P

拉伐尔喷嘴的公称通径

1.4 mm

网格尺寸

22 mm

短型号代码

VADMI

消声器设计

常闭

安装位置

可选

喷射器特征

高真空度

过滤等级

≤ 40 µm

手控装置

按钮式

集成功能

电控喷射脉冲阀

节流

电控开关阀

过滤器

单向阀

真空开关

测得变量

相对压力

测量原理

压阻式

开关元件功能

常开触点

开关功能

阈值比较器

符号

00991306

阀功能

关闭

反极性保护

适用于所有电气连接

显示类型

LED

阈值设置范围

-0.9 bar ... 0 bar

设置范围迟滞

-0.5 bar ... -0.05 bar

设置选项

电位计

开关状态指示

光学

工作压力

2 bar ... 8 bar

真空度

85 %

标称工作压力

6 bar

过载压力

5 bar

标称工作压力下的供气时间

0.19 s

工作电压范围 DC

21.6 V ... 26.4 V

持续通电率

开关输出

PNP

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

不可用润滑介质工作

CE （见合格声明）

符合欧盟电磁兼容性指令

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

介质温度

0 °C ... 60 °C

防护等级

IP65

环境温度

0 °C ... 50 °C

RCM 商标

c UL us - (OL)

产品重量

330 g

压力测量范围

0 bar ... 1 bar

电气接口

4 针

M8x1

插头

安装方式

要么：

带通孔

通过内螺纹安装

气接口，气口 1

G1/8

气接口，气口 3

集成式消声器

真空接口

G1/4

材料说明

不含铜和聚四氟乙烯

RoHS 合规

密封件材料

NBR

进气嘴材料

镀镍黄铜

过滤器材料

PA

过滤器外壳材料

PC

外壳材料

精制铝合金

消声器材料

PE

POM

活塞材料

POM

发射器喷嘴材料

镀镍黄铜

安装方法

1、安装时请注意清洗连接管道及接头，避免脏物带入气路。

2、安装时请注意气体流动方向与本体上箭头所指方向是否一致，注意接管及接头牙型是否正确。

3、过滤器、调压阀（调压过滤器）给油器的固定；将固定支架的凸槽与本体上凹糟匹配，再用固定片及螺丝锁紧即可。

4、单独使用调压阀、调压过滤器时的固定；旋转固定环使之锁紧附带的固定片即可。

FESTO真空发生器按其信号波形分类

1、正弦真空发生器：主要用于测量电路和系统的频率特性、非线性失真、增益及灵敏度等。按其不同性能和用途还可细分为频（20赫至10兆赫）信号发生器、高频（100千赫至300兆赫）信号发生器、微波信号发生器、扫频和程控真空发生器、频率合成式信号发生器等。

2、函数（波形）信号发生器：能产生某些特定的周期性时间函数波形（正弦波、方波、三角波、锯齿波和脉冲波等）信号，频率范围可从几个微赫到几十兆赫。除供通信、仪表和自动控制系统测试用外，还广泛用于其他非电测量领域。

3、脉冲真空发生器：能产生宽度、幅度和重复频率可调的矩形脉冲的发生器，可用以测试线性系统的瞬态响应，或用作模拟信号来测试雷达、多路通信和其他脉冲数字系统的性能。

4、随机真空发生器。通常又分为噪声真空发生器和伪随机信号发生器两类。
