特性

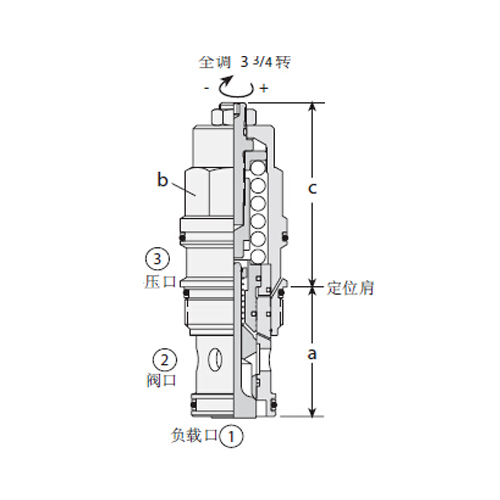

此阀为先导液控单向阀。它具有非密封导压，钢质阀座并且为非透气型。

标准未完全密封的先导油路可以使得困在先导油液中的空气排出油路。

非常的泄漏量。阀座和阀芯经过热处理可以有更长的使用寿命。

如果负载由于阀发生了移动，说明阀座处很有可能被污染物损坏了，阀需要被替换。

注意：只有30psi或者75psi（2bar或者5bar）两种单向开启压力。

先导开启的单向阀是锁阀，并不是动作控制阀。如需要动作控制，请使用平衡阀。

*当阀的设定压在280bar时能承受的负载压为215bar.

*复位时大内漏量=0,4cc/min.

*复位压高于设定压的85%

*出厂设定压是流量为32,8cc/min时设定的.

*抗衡阀的大设定压为大负载感应压的 1.3倍.

插孔     T-11A

通流能力     60 L/min.

先导比     3:1

大操作压力     350 bar

110 SUS (24 cSt)下的大泄漏     0,07 cc/min.

阀头部安装六角尺寸     22,2 mm

阀安装扭矩     41 - 47 Nm

型号重量     0,10 kg
