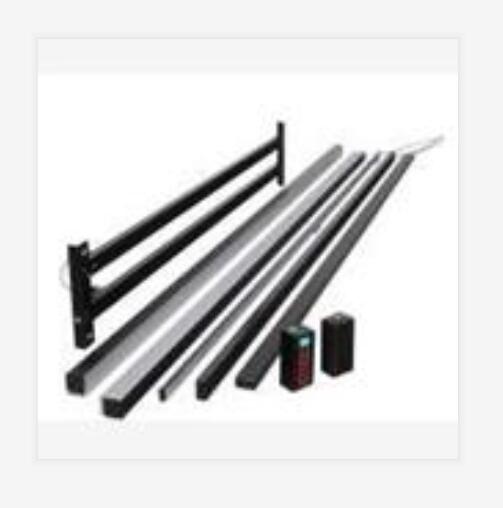

产品概述：

剖面、高分辨率光栅，用于监测电梯和入口的封闭边缘

带集成控制器的对射光栅

符合 EN81-70 和 EN12015/16 标准

使用多达 135 道光束的密集监控区域确保小尺寸物体也能被检测到

甚至可检测到距离为零的物体

自动光束交叉和光束抑制

对反射光和环境光不敏感

产品阐述

适用于探测人和物体的高分辨率光栅，套件包含发射器和接收器，区域高度：1800 mm，亮通/暗通，1 路 NPN 输出和 1 路 PNP 输出，M8 插头

通用规格

有效检测距离 0 ... 3500 mm

检测范围极限值 3500 mm

光源 红外发光二极管

光源类型 调制红外光 ， 950 nm

区域高度 1800 mm

光束交叉 自动，3x/5x/7x （取决于发射器/接收器之间的距离）

光束间距 90 mm

光束数 61 ...135（动态）

技术参数：

MTTFd 180 a

任务时间 (TM) 20 a

诊断覆盖率 (DC) 0 %

指示灯/操作方法

功能指示灯 红色 LED（接收器中）： 连接至工作电源后亮起， 检测到物体时熄灭， 当 2 个相邻光束被阻断时闪烁

电气技术规格

工作电压 11 ... 30 V DC

开关类型 亮通/暗通，可选择，可编程

产品标准 EN 60947-5-2:2007 EN 60947-5-2/A1:2012 IEC 60947-5-2 版本 3.1:2012-09
