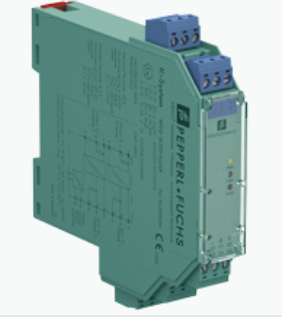

特点如下：

1、单通道；

2、防爆等级EEx ia ICC；

3、短路及短路检测。

模拟量输出安全栅将4-20mA电流从安全区传递到危险区。智能数字信号叠加在安全区和危险区的模拟信号上。

HART信号允许安全区和危险区双向传输。

技术参数

系统插接口（连接器），和各个控制器（DCS/ESD）匹配

预先装配的系统电缆连接方式，缩减开车时间

更换模块时无需再接线

可安装于Division 2/ Zone 2危险场合

信号类型模拟输出

供应

连接电源导轨或端子14 +，15-

额定电压Un 20 ... 35 V DC

纹波在供应公差之内

在10 mA（相当于500Ω）负载下20 mA时的功耗为1.4 W

功耗20 mA时为1.8 W

bbbbb

连接端子7-，8 +，（9+）; 10-，11 +，（12+）

电压降约 4 V或20 mA时的内部电阻200Ω

bbbbb电阻> 100kΩ，当现场的布线电阻> 16 V时（相当于20 mA时为800Ω）

电流4 ... 20 mA限制为大约 25毫安

输出

连接端子1 +，2-; 4 +，5

电流4 ... 20 mA

负载100 ... 700Ω

20 mA时电压≥14 V

转移特性

KFD2-SCD-EX1.LK

KFD2-SCD2-EX1.LK

KFD2-SCD2-EX2.LK

KFD2-UT-2-EX1

KFD2-UT2-EX2

KFD2-SH-EX1

KFD2-SH-EX1.T.OP

KFD2-SR2-EX1.W

KFD2-SR2-EX1.W.LB

KFD2-SR2-EX2.W

KFD2-SR2-EX2.2S

KFD2-SR-EX1.4S.LK

KFD2-SRA-EX4

KFD2-ST2-EX1.LB

KFD2-ST2-EX2
