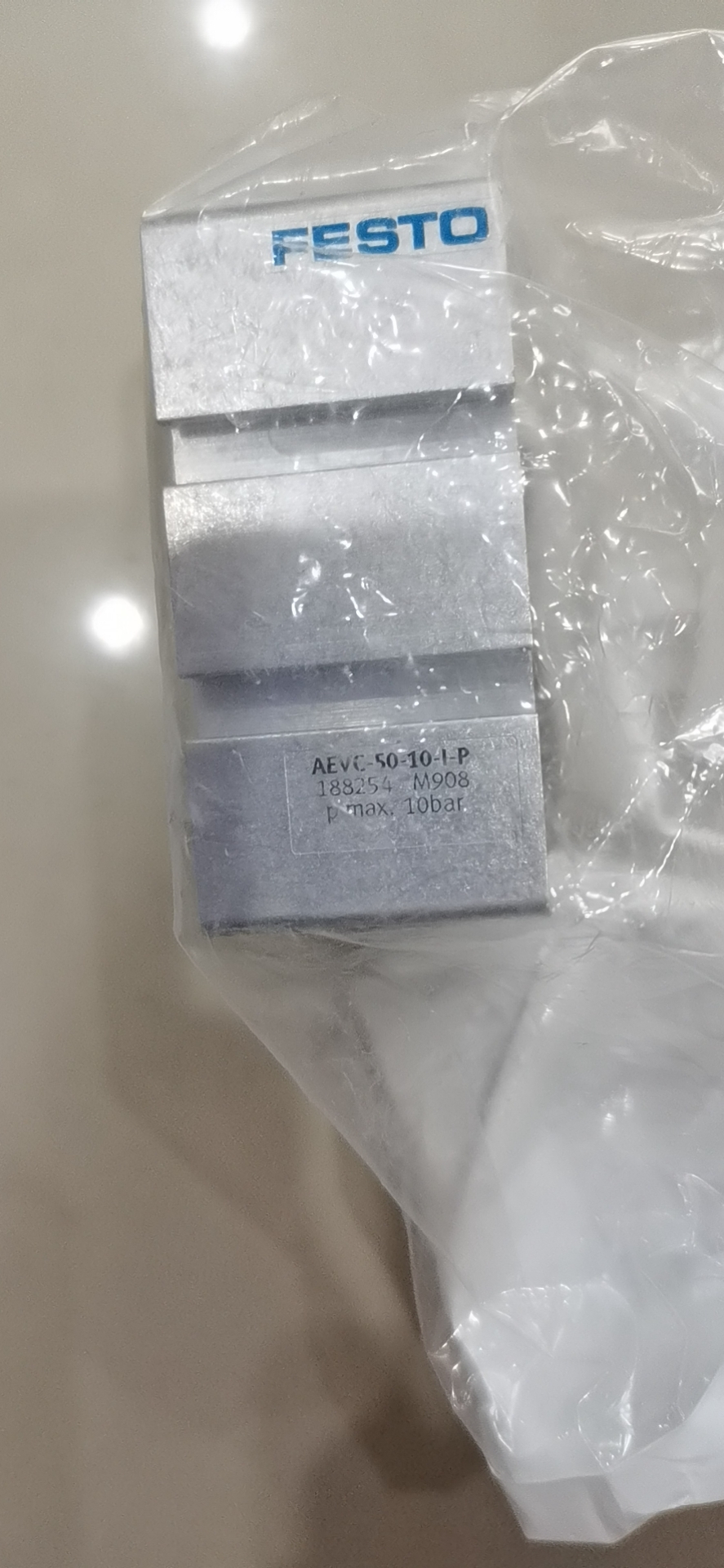

1件起批AEVC-50-10-I-P费斯托短行程气缸

1件起批AEVC-50-10-I-P费斯托短行程气缸

快速响应的气缸，具有出色的拉力比和孔型，安装符合 VDMA 24562 标准。

长度很短

规格小，但输出力很大

带内螺纹或外螺纹的活塞杆

优化的安装空间和高度

符合 VDMA 24562 的固定孔图，直径 32 mm 以上

-N- 缸径 4 ... 100 mm

-T- 工作行程 2.5 ... 25 mm

短行程气缸于短行程夹紧应用，例如用于夹持设备中。气缸具备:一经接通压力，响应快速

与身材相比，夹紧力奇大

安装空间小

集成传感器槽，用于接触式或电子式接近开关

安装孔型，符合 VDMA 24562标准，用于∅ 32 ...100 mm

用于利用 T 型槽和圆形槽的接近式传感器进行位置感测

活塞直径  50 mm

弹簧回复力，回缩  40 N

直径 4, 6, 10, 12, 16, 20, 25, 32, 40, 50, 63, 80, 100 mm

行程 2,5 … 25 mm

输出力 7,5 … 4 712 N

基于标准  ISO 6431

缓冲  P: 两端带弹性缓冲环/板

装配位置  任何

工作模式  单作用

设计结构  活塞

材料备注  不含有黄铜和PTFE

盖子的材料信息  锻造铝合金

位置检测  无

工作压力  1 - 10 bar

工作介质  干燥压缩空气，经润滑或未经润滑

耐腐蚀等级 CRC  1

环境温度  -20 - 80 °C

6 bar时的理论作用力，进程  1,118 N

气动连接  G1/8

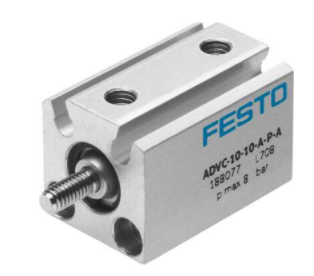

ADVC系列

   1、该设备是通过压缩空气驱动柱塞往某一个方向运动；

   2、主要是通过外力的作用来实现复位；

   3、该设备对负载的稳定性较好；

   4、该设备的输出力小，通常情况下，该设备主要用于对直径要求比较小的场合。

ADVC-16-10-A-P-A

ADVC-16-15-A-P-A

ADVC-16-20-A-P-A

ADVC-16-25-A-P-A

ADVC-16-5-A-P

ADVC-16-10-A-P

ADVC-16-15-A-P

ADVC-16-20-A-P

ADVC-16-25-A-P

ADVC-20-5-I-P-A
