德国FESTO直线/回转式夹紧气缸 订货号：CLR-12-20-R-P-A

德国FESTO直线/回转式夹紧气缸 订货号：CLR-12-20-R-P-A

535433

技术参数：总行程

29 mm

活塞直径

12 mm

活塞杆螺纹

M3

摆角

90 度 +/-4 度

夹紧行程

20 mm

短型号代码

CLR

缓冲

两端带弹性缓冲环/垫

安装位置

可选

设计

缸径NBR

TPE-U(PU)

外壳材料

精制铝合金

光滑阳极氧化处理

活塞杆材料

高合金不锈钢

缸筒材料

精制铝合金

光滑阳极氧化处理

-10 °C ... 80 °C

2 bar 时的有效夹紧力

12 N

4 bar 时的有效夹紧力

23 N

6 bar 时的有效夹紧力

34 N

活塞杆

缸筒

位置检测

通过接近开关

摆动方向

右

符号

00991217

工作压力

2 bar ... 10 bar

工作模式

双作用

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

环境温度有环螺钉材料

钢

镀锌

盖子材料

精制铝合金

带涂层

密封件材料

夹紧手指螺钉的大紧固扭矩

1.2 Nm

6 bar 时的理论夹紧力

51 N

产品重量

160 g

安装方式

要么：

带通孔

通过内螺纹安装

带附件

气动接口

M5

主要特性：功能描述

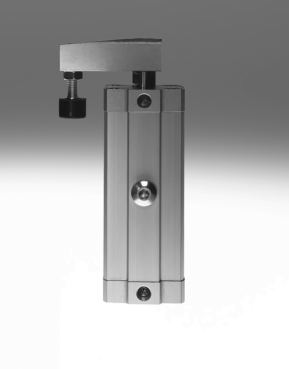

CLR 直线/回转式夹紧气缸适用于

各种类型的夹紧动作。通过活塞

杆的直线和摆动动作的组合，甚

至可以插入和移走夹紧范围以外

的工件。气缸可选择向左或向右

摆动，此外，缸径为 ∅ 40的 CLR

气缸还可进行直线运动。

夹紧手指:

可作为附件订购

产品 多样化 易于安装 实用性强

· 简单的机械系统

· 结构坚固

· 使用寿命长

· 初装和维护费用

· 新产品：带灰尘和焊接飞溅防

护的 CLR

· 摆动方向可调

· 结构紧凑，所需安装空间小

· 孔型符合 ISO 21287标准，因

此可使用标准附件范围里的脚

架和法兰安装件

· 轴承盖和端盖上采用内螺纹，

使得气缸安装简单，无论是直

接安装或使用安装附件活塞杆

缸筒

缓冲形式 两端带弹性缓冲垫

位置感测 带位置感测

安装型式 通过通孔

通过内螺纹

通过附件

安装位置 任意

夹紧范围 › 2 mm 在终端位置前

夹紧行程1) [mm] 10 20 10 20 10 20 10 20 10 20 10 20 20 50 20 50

总行程2) [mm] 19 29 20 30 22 32 23 33 28 38 28 38 41 71 43 73

摆动方向 右，左 右，左，直线

摆动角度 [°] 90 ±1

1) 夹紧行程与影响夹紧动作的直线行程相等

2) 总行程包括夹紧行程和摆动行程

· 夹紧手指，包括保护敏感表面

的易安装橡皮帽，可作为附件

订购

· 夹紧手指可在 360°范围内自由

调节

· 可使用易损件进行维修

摆动放向：活塞杆缩回时，从活塞杆上端

看去：顺时针摆动方向

活塞杆缩回时，从活塞杆上端

看去：逆时针摆动方向

主要 技术参数

活塞直径 ∅ 12 16 20 25 32 40 50 63

气接口 M5 M5 M5 M5 Gx Gx Gx Gx

活塞杆螺纹 M3 M4 M6 M6 M8 M8 M10 M10

工作介质 过滤压缩空气，润滑或未润滑

结构特点 活塞
