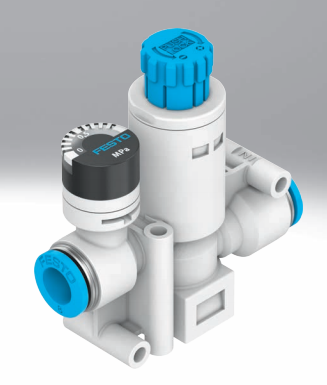

德国FESTO减压阀 订货号：VRPA-CM-Q8-E

德国FESTO减压阀 订货号：VRPA-CM-Q8-E

8086005

技术参数：短型号代码

VRPA

控制器功能

输出压力常数

带二级排气

带回流功能

气接口，气口 1

QS-8调节元件

可锁定旋转手柄

符号调节元件

可锁定旋转手柄

符号

00991558

压力表（模拟）或压力显示器（数字）

带压力表

压力调节范围

1 bar ... 8 bar

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

产品重量

36 g

材料说明

RoHS 合规

静态密封件材料

NBR

00991558

压力表（模拟）或压力显示器（数字）

带压力表

压力调节范围

1 bar ... 8 bar

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

产品重量

36 g

材料说明

RoHS 合规

静态密封件材料

NBR

气接口，气口 2

QS-8

安装方式

带通孔

标准标称流量

125 l/min

环境温度

0 °C ... 60 °C

外壳材料

PBT

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

安装位置

可选

驱动方式004 气接口 1

Q4 快插接头 4 mm

Q6 快插接头 6 mm

Q8 快插接头 8 mm

M5 M5

R18 R1/8

R14 R1/4

005 气接口 2

Q4 快插接头 4 mm

Q6 快插接头 6 mm

Q8 快插接头 8 mm

E 规格同接口 1

手册

型号代码

新品

产品范围一览

型号 codes

001 系列

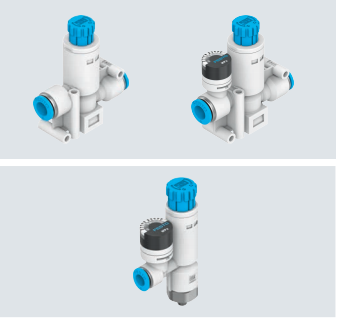

VRPA 减压阀

002 结构特点

C 管式

L L型

003 压力指示

不带压力表

M 带压力表

主要技术参数

气接口 1 QS-4 QS-6 QS-8 M5 R1/8 R1/4

气接口 2 QS-4 QS-6 QS-8 QS-4, QS-6 QS-4, QS-6, QS-8 QS-6, QS-8

控制器功能 输出压力恒定，带二级排气，带回流功能

压力调节范围 [MPa] 0.1 ... 0.8

驱动方式 手动

安装位置 任意额定紧固扭矩 [Nm] – 0.8 ±20% –

工作和环境条件

工作压力 见图表 a 页码 4

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作/先导介质注意事项 可用润滑介质工作（今后须始终使用润滑介质）

环境温度 [°C] 0 ... +60

材料

气接口 1 QS-4 QS-6 QS-8 M5 R1/8 R1/4

壳体 PBT

螺纹耳轴 – 镀镍黄铜

螺纹密封件 – PTFE

静态密封件 NBR

材料注意事项 RoHS合规

调节元件 旋转手柄，带锁定

压力指示器 带/不带压力表 带压力表

安装方式 通过通孔 拧入

螺纹耳轴密封方式 – 密封圈 涂层

可旋转 – 360°/禁止连续旋转
