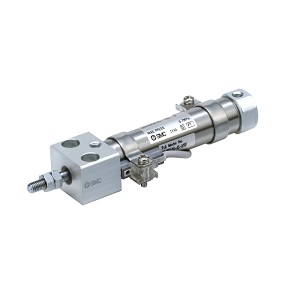

SMC日本CJ2RA10-100Z 单杆双作用气缸简介

SMC日本CJ2RA10-100Z 单杆双作用气缸简介

产品描述：

追加安装件：两侧脚座、无杆侧法兰

●磁性开关可选择导轨安装型

●设定了杆端安装件、摆动底座安装件的型号(省去了分别订购气缸和支件的时间)

●磁性开关可操作性提高，易于调整位置

●带磁性开关 (CDJ2-Z系列: CDJ2，CDJ2W，CDJ2K，CDJ2Z，CDJ2ZW，CDJ2RA，CDJ2RK)

字段描述 字段取值 取值描述

内置磁环 - 无内置磁环

杆端安装件 - 无

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

磁性开关安装方式 - 无

订制规格 - 标准

缸径 10 缸径 10mm

气缸行程 100 气缸行程 100mm

无杆侧缸盖的通口位置 - 径向90°

其他特性

字段描述 取值描述

配管口径 M5X0.8

缓冲形式 垫缓冲

通口螺纹的种类 M

形式 气压式

动作方式 单杆双作用

安装方式 底面安装型

杆端形状 杆端外螺纹

杆端螺纹的种类 M

杆端螺纹尺寸 M4X0.7

使用压力 0.06

高使用压力 0.7

耐压力 1

环境温度 -10℃～70℃

给油 不给油式

使用活塞速度 50～750

杆侧缸盖材质 铝合金

无杆侧缸盖材质 铝合金

缸筒材质 不锈钢

活塞杆材质 不锈钢

活塞材质 铝合金

缓冲垫材质 聚氨酯

杆端螺母材质 轧辊钢

活塞杆直径 4
