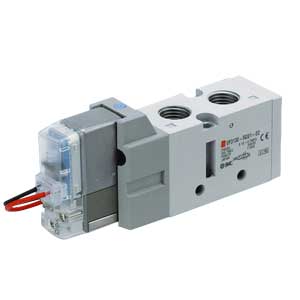

日本SMC先导式5通电磁阀VF5220K-5DZ1-03简介

日本SMC先导式5通电磁阀VF5220K-5DZ1-03简介

产品描述

系列 5 VF5000

机能 2 2位双电控

阀体大小 2 VF1000,VF5000

主体可选项 0 先导阀各自排气型

压力规格 K 高压型(1.0MPa)

线圈规格 - 标准

额定电压 5 DC24V

导线引出方式 D DIN型插座式

LED及过电压保护回路 Z 带指示灯·过电压保护回路

手动操作 - 非锁定推压式

接管口径 03 3/8

螺纹的种类 - Rc

托架 - 无

订制规格 - 标准

注意事项

集装使用时背压的影响

电磁阀集装使用时，请注意由于背压的影响会引起气缸的误

作动。尤其是使用 3 通中位排气阀及驱动单动气缸时要特别

注意。有可能发生误作动时，请采取以下措施。

・VF1000

请使用 31 型的个别 EXH 型集装板。

・VF3000

请使用单独的 EXH 隔板组件(DXT155-17-1A)。

・VF5000

请使用单独的 EXH 隔板组件(DXT156-20-1A,DXT156-20-3A)。

保持压力(包含真空)

由于电磁阀存在空气泄漏，不能在需要保持压力(包括真空)

的情况下使用。

请勿当作紧急切断阀使用

本系列电磁阀，没有作为安全用的紧急停止功能。在需

要上述功能的场合请在采取其他确实的安全措施下再

使用本产品。

KQ2HD4-M3G R(M3*0.5) Φ4

KQ2H08-10A Φ8 Φ10

KQ2T08-10A Φ8 Φ10

KQ2T12-00A Φ12

KQ2VD06-02AS R(1/4) Φ6

KQ2VD12-04AS R(1/2) Φ12

KQ2H06-00A Φ6

KQ2S06-02AS R(1/4) Φ6

KQ2P-12 Φ12

KQ2VD10-04AS R(1/2) Φ10

KQ2VD08-03AS R(3/8) Φ8

KQ2VF10-03AS R/Rc(3/8) Φ10

KQ2H06-00A Φ6
