DFM-32-125-P-A-GF费斯托导向杆气缸作用

DFM-32-125-P-A-GF费斯托导向杆气缸作用

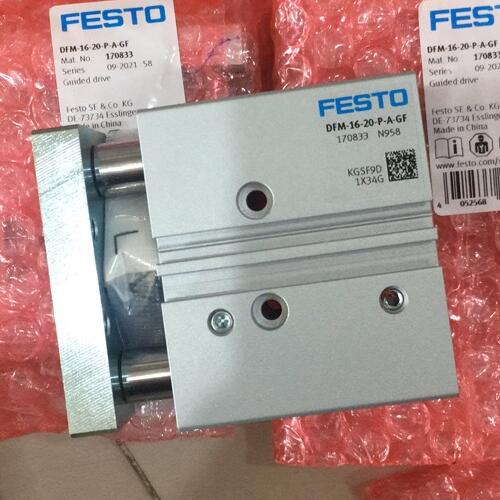

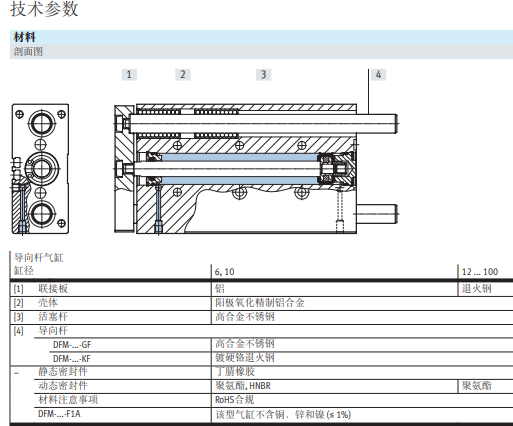

结构详情;

导向杆气缸 DFM 具有导向扭矩和侧向力吸收以及坚固紧凑的结构，信赖。它适用于夹紧、提升和阻挡应用。

驱动器和导轨位于一个壳体中

扭矩和剪切载荷高

滑动导轨或循环滚珠轴承导轨

多种固定和安装方式

派生型种类繁多，满足个性化应用

端位的冲击能量 0.4 J

容许扭矩负载 Mx 与行程成函数关系 6.5 Nm

结构特点 导轨

位置检测 通过接近开关

符号 00991737

工作压力 0.15 MPa ... 1 MPa

工作压力 1.5 bar ... 10 bar

速度 0.8 m/s

工作模式 双作用

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明 可用润滑介质工作（之后须一直润滑介质工作）

负载重心到联接板的距离 xs 50 mm

行程 125 mm

活塞直径 32 mm

工作模式，驱动单元 联接板

缓冲 两端带弹性缓冲环/垫

安装位置 可选

导轨 滑动轴承导轨

耐腐蚀等级 CRC 1 - 耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性 VDMA24364-B1/B2-L

环境温度 -20 °C ... 80 °C

电磁阀 CPE18-M1H-5L-1/4 163142

U-1/8 订货号2307

U-3/8 订货号2309

U-1/4 订货号2316

U-1 订货号2312

U-1/2 订货号2310
