产品简介

型号 VQ5200-41-04

阀体形式 插入式

线圈规格 标准

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP65

高使用压力 1

使用压力 0.1

响应时间 20

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 底板配管型:侧面配管 12

b值(P→A/B) 底板配管型:侧面配管 0.14

Cv值(P→A/B) 底板配管型:侧面配管 2.9

C值(A/B→E) 底板配管型:侧面配管 14

b值(A/B→E) 底板配管型:侧面配管 0.18

Cv值(A/B→E) 底板配管型:侧面配管 3.4

机能 2 2位双电控

主体形式 0 插入式底板

密封方式 0 间隙密封

规格 - 标准型(0.95W)

线圈电压 4 AC220V(50/60Hz)

LED及过电压保护回路 - 有

手动操作方法 - 非锁定推压式(要工具型)

保护构造 - 防尘

配管规格 - 侧配管

接管口径 04 1/2

螺纹的种类 - Rc

CE对应 - -

这些安全说明旨在防止危险情况和/或设备损坏。

这些说明用“小心”、“警告”或“危险”的标签指示潜在危险的级别。

它们都是重要的安全注意事项，除标准外还必须遵守

(ISO/IEC)*1) 和其他安全法规。

*1) ISO 4414：气动流体动力——与系统相关的一般规则

  ISO 4413：液压流体动力——与系统有关的一般规则

  IEC 60204-1：机械安全——机械电气设备（ 1 部分：一般要求）

  ISO 10218-1992：操作工业机器人——安全

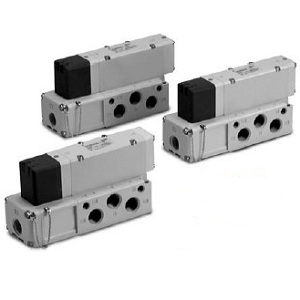

产品图片

1.产品的兼容性由设计设备的人或决定其规格。

由于此处的产品在各种操作条件下使用，其与特定的兼容性

设备必须由设计设备或根据其规格决定的人决定

必要的分析和测试结果。

设备的预期性能和安全将由操作人员负责

已确定其与产品的兼容性。

此人还应参考其新目录不断查看产品的所有规格

信息，以期在配置时适当考虑设备故障的任何可能性

设备。

2. 只有经过适当培训的人员才能操作机器和设备。

如果处理不当，此处的产品可能会变得不安全。

机器或设备（包括我们的产品）的组装、操作和维护必须是

由经过适当培训和经验丰富的操作员执行。

3. 在确认安全之前，不要维修或试图拆除产品和机器/设备。

1.在给定规格之外的条件和环境，或在室外或暴露于暴露的地方使用

阳光直射。

2.与原子能、铁路、航空、航天、航运、

车辆、军事、医疗、燃烧和娱乐，或与食品和

饮料、紧急停止电路、压力机应用中的离合器和制动电路、安全设备或

其他不适合产品目录中描述的标准规格的应用。

3.可能对需要特别安全的人、财产或动物产生负面影响的应用程序

分析。

4.在联锁电路中使用，需要提供双重联锁以防止可能出现的故障。

机械保护功能，并定期检查以确认操作正常。
