festo方向控制电磁阀MOEH-3/2-5,0-B的使用说明

festo方向控制电磁阀MOEH-3/2-5,0-B的使用说明

产品简介

阀功能

两位三通，常开，单电控

驱动方式

电控

宽度

17.8 mm

标准标称流量

600 l/min

工作气口

Sub-base

c UL us - (OL)

防护等级

IP65

工作电压

24V DC

工作压力

2 bar ... 8 bar

结构特点

活塞闸阀

复位类型

弹簧复位

公称通径

5 mm

网格尺寸

18 mm

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

通过附件锁定

先导类型

先导驱动

先导气源

内先导

流向

不可逆

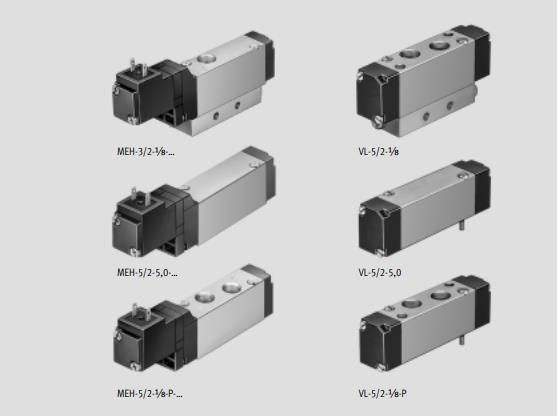

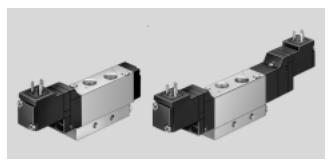

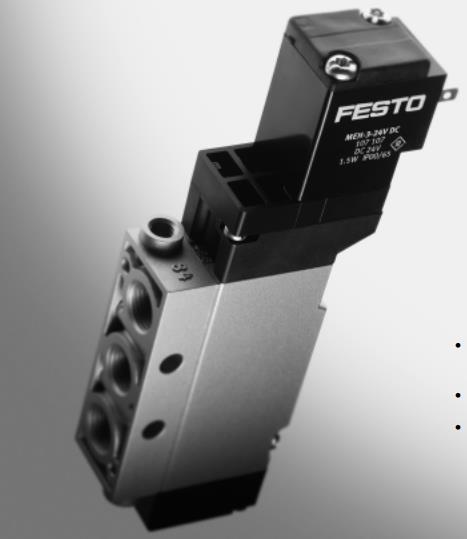

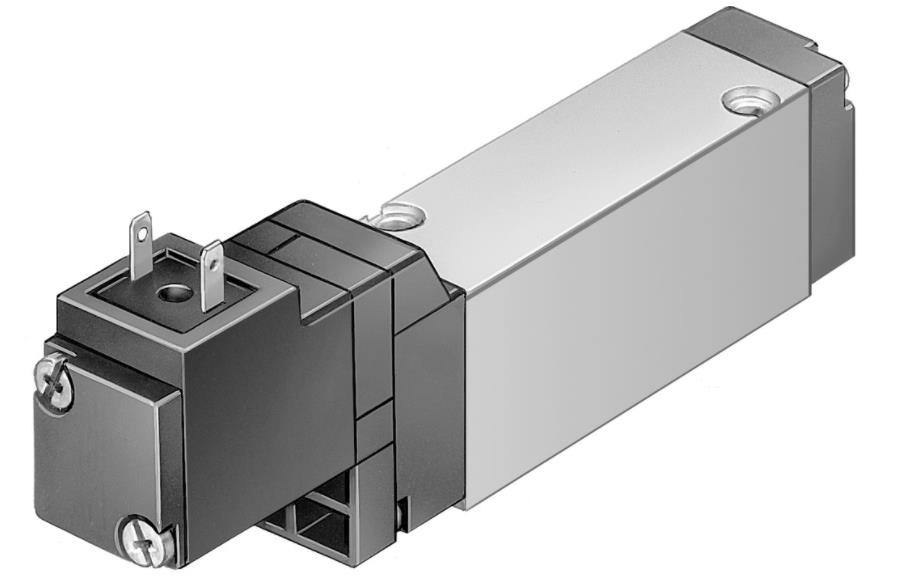

产品图片

符号

00991140

搭接

正重叠

b 值

0.38

C 值

2.75 l/sbar

关闭时间

28 ms

打开时间

10 ms

持续通电率

线圈的特性参数

24 V DC：1.5 W

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

抗振性

运输应用测试，严重性等级 1，符合 FN 942017-4 和 EN 60068-2-6 标准

耐冲击性

冲击测试，严重性等级 2，符合 FN 942017-5 和 EN 60068-2-27

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

储存温度

-20 °C ... 40 °C

介质温度

-5 °C ... 50 °C

声压级

75 dB(A)

先导介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

环境温度

-5 °C ... 50 °C

产品重量

105 g

电气接口

符合工业标准的 C 型插头，9.4 mm

插头

方形

安装方式

底座上

先导排气口 82/84

底座

气接口，气口 1

底座

气接口，气口 2

底座

气接口，气口 3

底座

底座

先导气口 12

底座

先导气口 14

材料说明

RoHS 合规

密封件材料

HNBR

NBR

外壳材料

压铸铝
