产品简介：

德国力士乐先导式比例方向阀4WRZ

不带电气位置反馈，不带集成电子元件 (OBE)

规格 10, 16, 25, 32

组件系列 7X

大工作压力 350 bar

大流量 1600 l/min

特征

不带集成电子元件 (OBE) 的先导式二级比例方向阀

控制液压油的流向和流量

通过带对中螺纹和可拆卸线圈的比例电磁铁进行操作

用于底板安装：孔图按 ISO 4401

辅助操纵装置，可选

弹簧定中的控制滑板

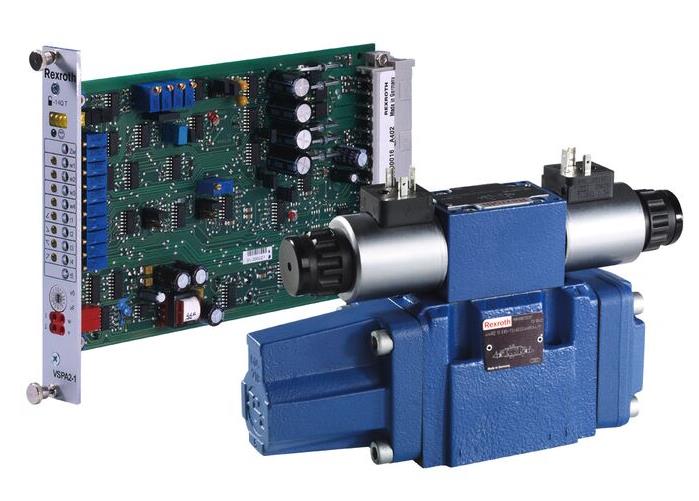

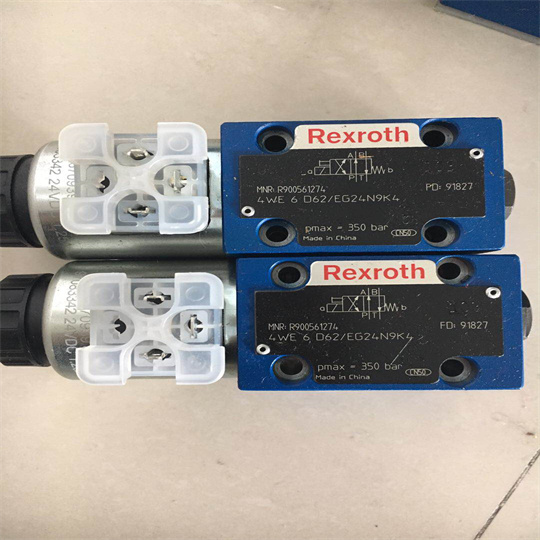

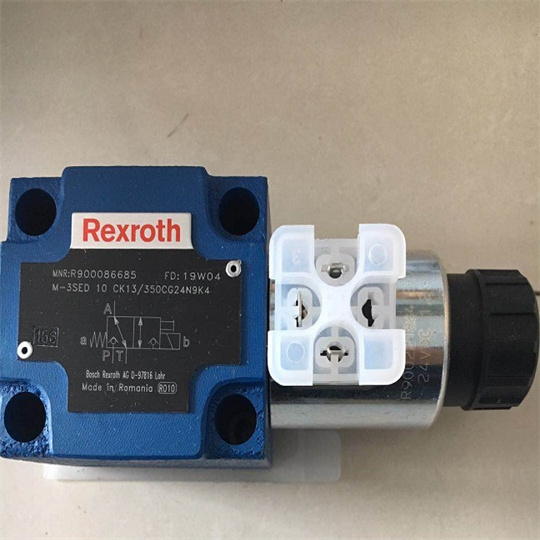

产品图片：

设置：

阀门的基本构成包括：

带比例电磁铁（5 和 6）的先导控制阀 (9)

带主控制阀芯 (11) 和对中弹簧 (12) 的主阀 (10)

功能：线圈（5、6）断电后，主控制阀芯 (11) 将通过对中弹簧 (12) 保持在中心位置。

主控制阀芯 (11) 由先导控制阀 (9) 控制；主控制阀芯成比例移动，例如，通过启动线圈“b”(6)。

→ 控制阀芯 (2) 向右移动，先导油通过先导控制阀 (9) 流入压力腔 (13)，并使主控制阀芯 (11) 根据电气输入信号成比例转动。

→ 通过具有渐进流体特性的节流横截面，进行从 P 到 A 及从 B 到 T 的连接

先导油可通过油口 P 从内部供给先导控制阀，也可通过油口 X 从外部供给先导控制阀。

关闭线圈 (6)

→ 控制阀芯 (2) 和主控制阀芯 (11) 移回至中心位置

根据阀芯位置，液压油可从 P 流到 A，从 B 流到 T，或从 P 流到 B，从 A 流到 T (R)。

可选手动应急操作（14 和 15）可圈不通电的情况下用于移动控制阀芯 (2)。

注意：

意外激活手动应急操作可能会导致不受控制的机器运动！
