产品简介

德国festo 2000系列老虎阀

电磁阀MFH-5/3G-1/4-B

19787

GTIN: 4052568003647

电磁阀功能齐全，经久耐用，壳体前部封闭

坚固耐用且经过

独立线圈致使电压多种多样

电枢导管使用原理

阀功能

三位五通中封式

驱动方式

电控

宽度

32 mm

标准标称流量

1600 l/min

工作气口

G1/4

工作压力

0.3 MPa ... 1 MPa

工作压力

3 bar ... 10 bar

结构特点

活塞闸阀

复位类型

弹簧复位

公称通径

10 mm

网格尺寸

33 mm

排气功能

带节流选项

密封原理

软密封

安装位置

可选

手控装置

按钮式

先导类型

先导驱动

先导气源

内先导

流向

不可逆

符号

00991033

搭接

正重叠

b 值

0.38

C 值

6.35 l/sbar

大开关频率

3 Hz

关闭时间

36 ms

打开时间

20 ms

逆转开关时间

30 ms

0 信号的大正向测试脉冲

2200 µs

信号为 1 的大负向测试脉冲

3700 µs

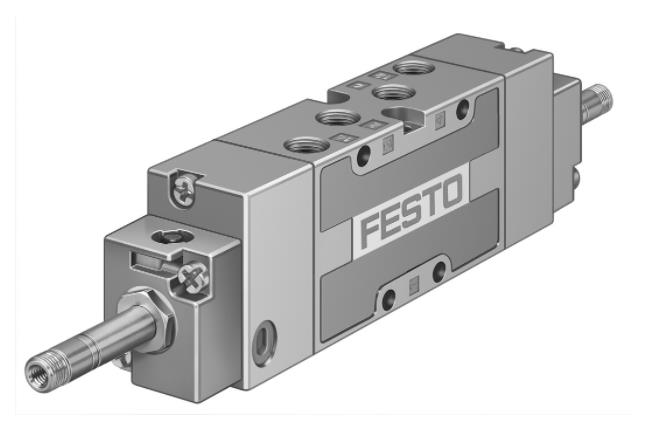

产品图片：

工作介质

压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作和先导介质说明

可用润滑介质工作（之后须一直润滑介质工作）

耐腐蚀等级 CRC

1 - 耐腐蚀能力

储存温度

-40 °C ... 60 °C

介质温度

-10 °C ... 60 °C

环境温度

-5 °C ... 40 °C

产品重量

500 g

电气接口

通过 F 型线圈，须另外订购

安装方式

要么：

在 PR 气路板上

带通孔

先导排气口 82

M5

先导排气口 84

M5

先导气口 12

G1/8

先导气口 14

G1/8

气接口，气口 1

G1/4

气接口，气口 2

G1/4

气接口，气口 3

G1/4

气接口，气口 4

G1/4

气接口，气口 5

G1/4

材料说明

RoHS 合规

密封件材料

NBR

外壳材料

压铸铝
