产品简介

费斯托festo电缸ESBF-BS-40-200-5P

2215385

可选装滚珠丝杠（规格 32 … 100）或滑动丝杆（规格 32 … 50）

可选：高防腐蚀性，防护等级 IP 65，活塞杆加长件

滚珠丝杠：借助三个丝杆螺距，可选择的力速比

有杆电缸和滑台式电缸

规格

40

行程

200 mm

活塞杆螺纹

M12x1.25

理论反向间隙

30 µm

丝杆直径

16 mm

丝杆螺距

5 mm/U

活塞杆的扭转间隙 (+/-)

0.2 deg

基于标准

ISO 15552

安装位置

可选

活塞杆端部

外螺纹

电机类型

步进电机

伺服电机

位置检测

通过接近开关

结构特点

带滚珠丝杠的电缸

丝杆类型

滚珠丝杆

符号

00991941

扭矩/导向保护

带滑动轴承导轨

大加速度

5 m/s²

大速度

0.42 m/s

重复精度

±0.01 mm

持续通电率

耐腐蚀等级 CRC

2 - 中等耐腐蚀能力

油漆湿润缺陷物质（PWIS）符合性

VDMA24364 区域 III

储存温度

-20 °C ... 60 °C

适合食品行业使用

见补充材料说明

相对空气湿度

0 - 95%

防护等级

IP40

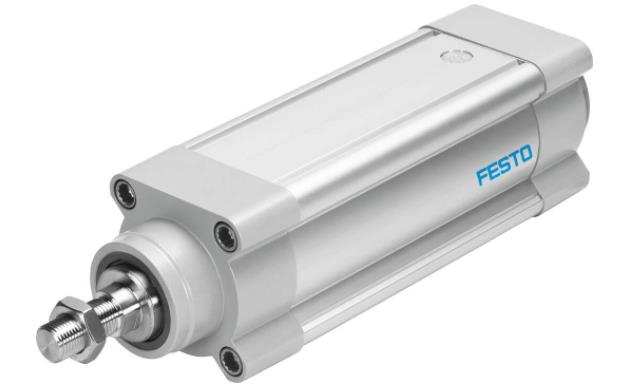

产品图片

环境温度

0 °C ... 60 °C

大驱动扭矩

3 Nm

驱动轴的大径向力

130 N

大进给力 Fx

3000 N

与负载无关的摩擦扭矩

0.2 Nm

参考值有效负载，水平

300 kg

有效负载参考值，垂直

300 kg

每米行程的惯性动量 JH

0.4601 kgcm²

每公斤工作负载的转动惯量 JL

0.0063 kgcm²

惯性动量 JO

0.0504 kgcm²

0 mm 行程的移动质量

467 g

每 10 m 行程的附加重量

47 g

0 mm 行程的基本重量

1237 g

每 10 mm 行程的额外移动质量

26 g

活塞杆材料

高合金不锈钢

螺钉材料

镀锌钢

安装方式

通过内螺纹安装

或附件

接口代码，驱动器

D40

材料说明

RoHS 合规

心轴螺母材料

轧钢

缸筒材料

光滑阳极氧化精制铝合金

丝杆材料

轧钢
