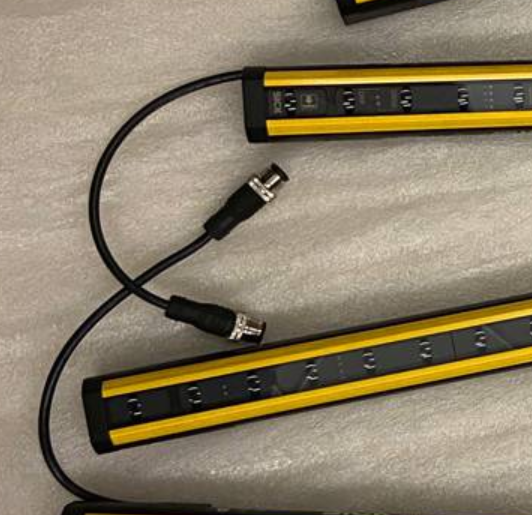

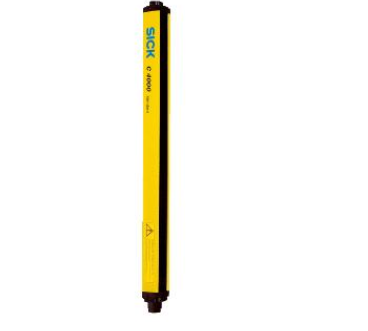

德国sick西克安全光栅的发射器+接收器特点

德国sick西克安全光栅的发射器+接收器特点

C4C-SC03030A10000

C4C-EC03030A10000

简易安装 圆弧设计的支架配合无盲区设计光幕，M12系统插头通用性强

快速状态反馈 涵盖全面诊断：对光显示，激光对准辅助，保护范围LED显示

宽范围的工作温度 –30 °C 到+55 °C, 防护等级: IP 65, IP 67

无盲区

4 mm 或 30 mm 的分辨率

防护区域高度 300 mm 至 2,100 mm

自动校准防护区域宽度**扫描范围 10 m

运行环境温度 –30 °C 至 +55 °C

外壳防护等级 IP 65 和 IP 67

兼容 Flexi Loop 的 M12 插头

可级联三对 deTec4 Prime 安全光幕, 光束可编码

保护距离高达 21 m, 集成激光对准辅助装置

手动复位，EDM，状态信号输出

M12 系统插头可以连接Flexi-Loop

节省时间 配置无需通过电脑：DIP开关在系统插头中，保护距离自动测距

避免相互干扰 编码功能可以实现光幕在相邻机器不受干扰

C-EA07530A10000

C-SA09030A10000

C-EA09030A10000

C-SA10530A10000

C-EA10530A10000

C-SA12030A10000

C-EA12030A10000

C-SA13530A10000

C-EA13530A10000

C-SA15030A10000

C-EA15030A10000

C-SA16530A10000

C-EA16530A10000

C-SA18030A10000

C-EA18030A10000

C-SA19530A10000

C-EA19530A10000

防护等级 III (IEC 61140)

供电电压 UV 24 V DC (19.2 V ... 28.8 V)

残余纹波 ≤ 10 %

功率消耗典型值 1.92 W (DC) / 0.96 W (DC)

安全输出端 (OSSD)

输出方式 2 个 PNP 半导体，短路保护、监控交叉电路 1)

开启状态，开关电压 HIGH 24 V DC (UV – 2.25 V DC ... UV)

关闭状态，开关电压 LOW ≤ 2 V DC

各 OSSD 的电流负载能力 ≤ 300 mA
