产品简介：

德国sick施克绝.1对值型编码器 A3M60 PROFIBUS

类型:

A3M60B-S4PB013x13

订货号:

1038826

性能

每圈步数（.大分辨率） 8,192 (13 bit)

圈数 8,192 (13 bit)

.大分辨率（每圈步数 x 圈数） 13 bit x 13 bit (8,192 x 8,192)

误差极限 G 0.5° (室温下) 1)

重复标准偏差 σr 0.25° (室温下) 2)

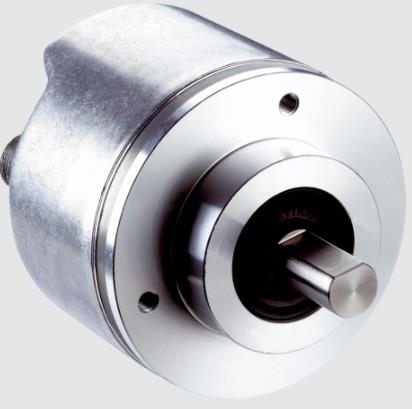

产品图片：

1) 根据 DIN ISO 1319-1，上方和下方误差极限情况取决于安装情况，值适用于对称情况，即上、下方向的偏差量相同.

2) 根据 DIN ISO 55350-13；68.3% 的测得值处于范围内.

接口

通讯接口 PROFIBUS DP

通信接口详情 DPV0

数据传输率 ≤ 12 MBaud

初始化时间 大约 1 s

参数

每圈步数

圈数

PRESET

计数方向

总线连接 指拨开关

电气参数

连接类型

插头, 2x, M12, 5 针, 轴向

插座, 1x, M12, 5 针, 轴向

供电电压 10 ... 32 V

功耗 ≤ 1.5 W

机械参数

机械规格 实心轴, 夹紧法兰

轴直径 10 mm

直线轴承 19 mm

重量 0.28 kg

材料、轴 不锈钢

材料，法兰 铝

材料、外壳 铝
