产品简介：

德国Phoenix菲尼克斯D-SUB总线连接器-SUBCON 15/M-SH

2761606

D-SUB连接器，15位，针式连接器，一个进线< 35°，所有系统通用，引脚分配： 1，2，3，...，14，15螺钉接线端子

产品描述：

该系列包括用于点到点连接的SUBCON连接器，包括9、15和25芯针式或孔式，电缆馈入设计为单根电缆。 SUBCON-SHORT-SCREW固定螺钉，作为附件可选，用于狭窄的安装环境。外壳带紧固螺钉，但不带螺圈。

产品类型

数据插头

引脚分布

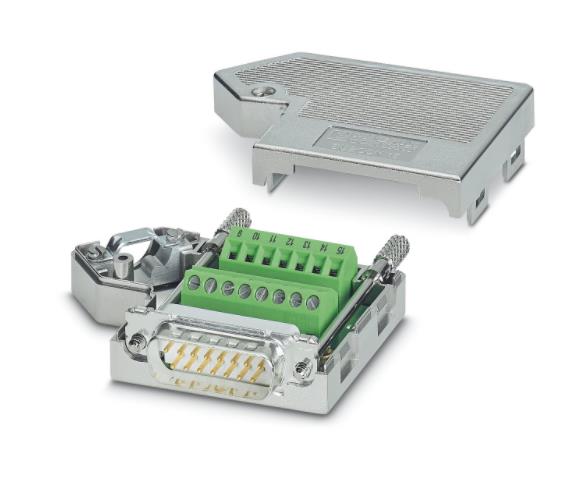

产品图片：

所有的连接和螺钉接线端子是一对一的

额定电压 UN 50 V DC

额定电流IN 100 mA

传输介质 铜

D-SUB连接

连接方式 D-SUB连接器

D-SUB连接

连接方式 螺钉连接

剥线长度 5 mm

刚性导线小横截面 0.14 mm²

刚性导线大横截面 1.5 mm²

柔性导线小横截面 0.14 mm²

柔性导线大横截面 1 mm²

小导线横截面AWG 26

大导线横截面AWG 16

外壳材料 ABS，金属镀层
