产品简介：

德国菲尼克斯Phoenix电源接线端子 - MINI MCR-2-PTB

2902066

馈电模块采用插拔式连接技术，用于为DIN导轨连接器供电。与故障监测模块配套使用可监控电源电压。螺钉连接技术

产品描述：

馈电模块采用插拔式连接技术，用于为T型连接器供电。拥有两个独立的电压输入，因此可提供冗余和二极管解耦电源，电流高可达3.2 A。FM馈电模块与MINI MCR-2-FM-RC(-PT)故障监测模块（订货号：2904504，2904508）配套使用还可提供监控功能，并可为模块一侧或两侧提供灵活的冗余电源以及扩展的电压范围（9.6...30 V DC）。馈电模块支持NFC通信。

大温度系数< 0.01 %/K

DC输入电压范围9.9 V DC ... 30 V DC

大输入电流3.2 A

防止极性逆转是

输出电压范围9.6 V DC ... 29.7 V DC

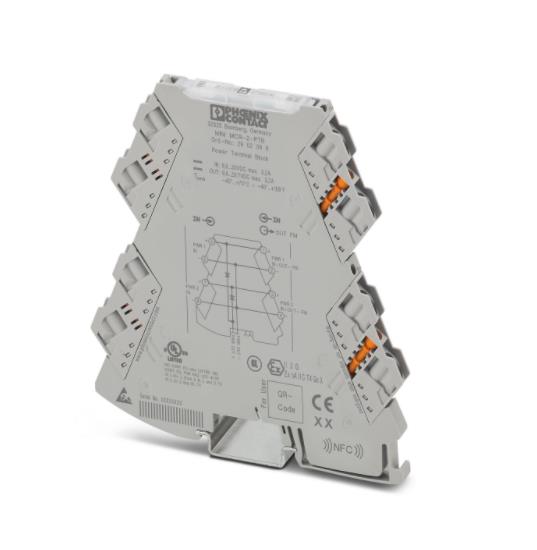

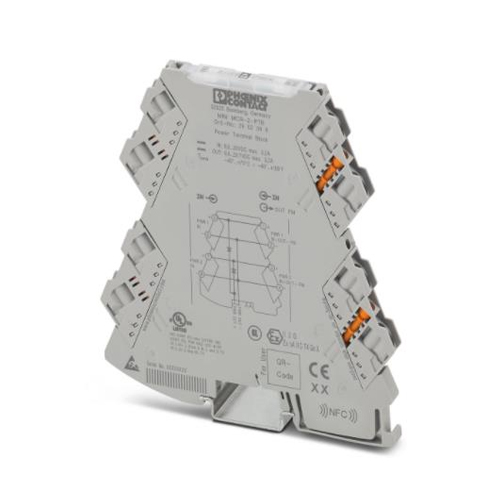

产品图片：

输入

连接方式螺钉连接

刚性导线小横截面0.14 mm²

刚性导线大横截面2.5 mm²

柔性导线小横截面0.14 mm²

柔性导线大横截面2.5 mm²

小导线横截面AWG24

大导线横截面AWG12

剥线长度10 mm

螺纹M3

小紧固扭矩0.5 Nm

大紧固扭矩0.6 Nm

接口NFC接口

工作电压显示绿色LED（PWR 1）

绿色LED（PWR 2）

错误显示红色LED（ERR 1）

红色LED（ERR 2）

宽度6.2 mm

高度109.81 mm

深度119.2 mm
