产品简介：

日本SMC MB-Z 系列 气缸/标准型 单杆双作用 气缸

型号 MDBB63-200Z

●由于缸盖形状的改变，质量大减轻10%

●设定了杆端安装件、或摆动脚座安装件的型号 (省去了分别订购气缸和支件的时间)

●带磁性开关 (MDB-Z系列: MDB，MDBW，MDBK，MDBKW，MDBB，MDB□Q)

内置磁环 D 内置磁环

安装方式 B 基本型

缸径 63 缸径 63mm

通口螺纹的种类 - Rc

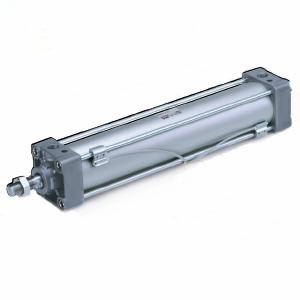

产品图片：

气缸行程 200 气缸行程 200mm

气缸追记号 - 无防护套,气缓冲

行程调整标记 - 无

附件1 - 无

附件2 - 无

其他特性：

配管口径 3/8

形式 气压式

动作方式 单杆双作用

杆端形状 杆端外螺纹

磁性开关型号 - 无磁性开关

磁性开关个数 - 2个 或 无

订制规格 - 标准

杆端螺纹的种类 M

杆端螺纹尺寸 M18X1.5

使用压力 0.05

高使用压力 1.0

耐压力 1.5

环境温度 -10℃～60℃

给油 不给油式

活塞材质 铝合金

缓冲垫材质 聚氨酯

杆端螺母材质 轧辊钢

使用活塞速度 50～1000

杆侧缸盖材质 压铸铝

无杆侧缸盖材质 压铸铝

缸筒材质 铝合金

活塞杆材质 碳钢
