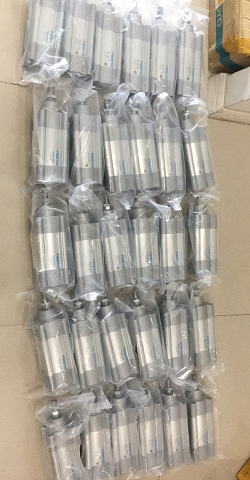

系统变小，但性能更高。这是紧凑型气缸 ADN-S 的特点。它们非常小巧轻便，并且运动即可提供出色的性能。这一切都要归功于一体式紧凑型壳体。

安装空间小

重量非常轻

小型运动的选择

带内螺纹或外螺纹的活塞杆

用于位置检测

TJ多种派生型用于锂离子电池制造的系统

力 [N] 和冲击能量 [J]

缸径 @ 6 10 12 16 20 25 32 40 50 63

0.6 MPa (6 bar) 时力的理论值，推进 17 47 68 121 188 295 483 754 1178 1870

0.6 MPa (6 bar) 时力的理论值，推返回 9.4 30.2 51 90 141 247 415 686 1057 1750

终端位置冲击能量

ADN-S 0.006 0.012 0.06 0.1 0.14 0.18 0.26 –

ADN-S-...-A 0.006 0.012 0.07 0.15 0.2 0.3 0.4 0.7 1 1.3

重量 [g]

缸径 @ 6 10

产品重量

5 mm 行程时 9.2/10.91) 12.2/14.51)

10 mm 行程时 11.9/13.61) 15.4/17.71)

移动负载

5 mm 行程时 1.5/1.61) 4.1/4.51)

10 mm 行程时 2.3/2.41) 5.3/5.71)

1) 带位置感测

重量 [g]

缸径 @ 12 16 20 25 32 40 50 63

产品重量，0 mm 行程 26/331) 32.5/421) 51/651) 70/881) 107/1171) 3041) 3241) 4991)

工作和环境条件

缸径 @ 6 10 12 16 20 25 32 40 50 63

工作压力1)

[MPa] 0.2 ... 0.8 0.1 ... 0.8 0.1 ... 1 0.06 ... 1 0.04 ... 1

[bar] 2 … 8 1 … 8 1 ... 10 0.6 ... 10 0.4 ... 10

工作介质 压缩空气，符合 ISO 8573-1:2010 [7:4:4]

工作介质注意事项 可用润滑介质工作（今后须始终使用润滑工作介质）

环境温度2) [°C] –10 … +60 0 ... +60

附加重量，每 10 mm 行程 15/151) 18/181) 26/261) 30/301) 36/361) 451) 631) 771)

移动负载，0 mm 行程 3.5/61) 6/111) 11/181) 17/251) 31/371) 621) 1041) 1511)

附加负载，每 10 mm 行程 2/21) 4/41) 6/61) 6/61) 9/91) 91) 161) 161)

派生型 F1A: 主要部件不含铜、锌镍。例外情况：镀镍表面、印刷电路板、电缆、电气插头和线圈。

结构特点 活塞

活塞杆

工作方式 双作用

活塞杆 外螺纹

内螺纹

气接口 M3 M5 G1/8

行程 [mm] 5, 10 5, 10, 15, 20, 25, 30,

35

5, 10, 15, 20, 25, 30, 35, 40, 45, 50

缓冲 – 两端带弹性缓冲垫

位置感测 通过接近开关

安装方式 通过通孔

– 通过内螺纹

– 通过附件

安装位置 任意
