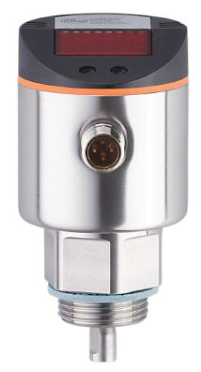

连续性监控的液位传感器(导波雷达)

LR3000

LR0000B-BR34AMPKG/US

用于水槽或容器的料位控制

适用于水、油和冷却剂

清晰可见的 4 位 LED 显示

模块化系统，由评估单元和测杆组成

通过缩短测杆适配不同的容器高度

WX：壹捌九壹捌伍柒肆叁壹二

产品特征

输入和输出总数 数字输出数量: 1; 模拟输出数量: 1

探杆长度L [mm] 100...1600

系统接口 G 3/4 外螺纹

应用

特殊的性能 镀金触点

介质 液体

介质的介电常数 ≥ 1,8; (如果介质介电常数为1.8...5(例如油)，那么需要一个同轴管用于运行)

TJ介质 水; 水为基本的介质; 油; 油基介质

不能用于 请参见操作使用说明书，章节"功能和特征"。

介质温度 [°C] -25...80; (90 < 1 h)

储存罐压力 [bar] -1...16

允许工作压力的值（用于应用程序符合CRN标准） [bar] 16

电气数据

工作电压 [V] 18...30 DC

电流损耗 [mA] < 30

防护等级 III

反相保护 有

开机延迟时间 [s] < 3

测量原理 导波雷达

总的输入/输出

输入和输出总数 数字输出数量: 1; 模拟输出数量: 1

输出

输出数量 2

输出信号 开关信号; 模拟信号; IO-Link

电气设计 PNP

数字输出数量 1

输出功能 常开/常闭; (可设定参数)

开关量输出DC电压降值 [V] 2.5

开关量输出DC的持续电流负载 [mA] 200

模拟输出数量 1

模拟电流输出 [mA] 4...20, 可逆; (可调整量程)

负载值 [Ω] 500

模拟电压输出 [V] 0...10, 可逆; (可调整量程)

负载电阻小值 [Ω] 2000

短路保护 有

短路保护类型 热量，脉冲式

过载保护 有

测量/设定范围

探杆长度L [mm] 100...1600

感应范围A [mm] L-40; (设置为油及油为基础的介质: L-60)

无效范围 I1 / I2 [mm] 30 / 10; (设置为油及油为基础的介质: 30 / 30)

测量频率 [Hz] 4

设定范围

开关点, SP [mm] ≥ 15...L-30

请注意设定点SP

设置为油及油为基础的介质: 35...L-30

复原点, rP [mm] ≥ 10...L-35

注意复原点, rP

设置为油及油为基础的介质: 30...L-35

设定步距 [mm] 5

迟滞 [mm] > 5

精度/偏差

重复精度 [mm] ± 5

测量误差 [mm] ± 7

偏移误差 [mm] 5

分辨率 [mm] 1

零信号(电压) [V] 0

零信号(电流) [mA] 4.0

全信号（电压） [V] 10

全信号（电流） [mA] 20

温度变化率 /10 K ± 0.2

接口

通信接口 IO-Link

传递类型 COM2 (38,4 kBaud)

IO-Link revision 1.1

SDCI标准 IEC 61131-9 CDV

外形 无轮廓

SIO模式 有

必需的mater port type A

模拟过程数据 1

二位输出过程数据 1

处理周期小值 [ms] 2.3

支持的DeviceID

运行方式

DeviceID

默认

344

工作条件

环境温度 [°C] -25...60

存储温度 [°C] -40...80

外壳防护等级 IP 67

/测试

EMC电磁兼容

DIN EN 61000-6-2

DIN EN 61000-6-3

封闭式金属储罐

DIN EN 61000-6-4

塑料或开放式金属储罐

抗冲击

DIN EN 60068-2-27

50 g (11 ms) / 25 g 具0.5米参照杆 (6 ms)

抗震

DIN EN 60068-2-6

5 g (10...2000 Hz) / 1 g 带基准杆0.5米 (5...200 Hz)

MTTF [年] 196

UL

UL编号

H006

文件数量UL

E174191

机械技术数据

重量 [g] 378.4

原材料 不锈钢(1.4301/304); 不锈钢(1.4404 / 316L); FKM; PBT; PC; PEI; TPE / V

材料(接液部件) 不锈钢(1.4305/303); 探头连接: 不锈钢(1.4435 / 316L); PTFE; FKM; 密封圈: 丁晴橡胶 增强纤维

系统接口 G 3/4 外螺纹

显示器/操作件

显示

显示单位

3 x LED, 绿色

开关状态

1 x LED, 黄色

料位

字母数字显示, 4位数字

参数设定

字母数字显示, 4位数字

注释

说明 请参阅“下载”下的技术说明

包装单位 1 件

电气连接

接口 接插件: 1 x M12; 译码: A; 触头: 镀金的
