电磁阀VQ4251-5G1-02日本SMC使用说明

电磁阀VQ4251-5G1-02日本SMC使用说明

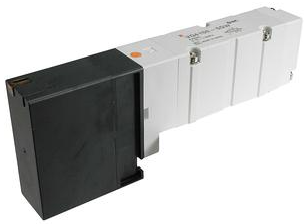

VQ4000 系列 底板配管型 插入式/插头引线式:单体单元 插头引线式

小型&大容量

设置容积减少42%、设置面积减少26%

VQ4000可驱动大缸径为Φ160的气缸

VQ5000可驱动大缸径为Φ180的气缸

省电 消耗电力：0.4W(功率型)

寿命长：1亿次(根据本公司条件)

机能 2 2位双电控

主体形式 5 插头引线式底板

密封方式 1 弹性密封

规格 - 标准型(0.95W)

线圈电压 5 DC24V

导线引出方式 G 直接出线式:导线长度0.6m

LED及过电压保护回路 - 有

手动操作方法 - 非锁定推压式(要工具型)

保护构造 - 防尘

配管规格 - 侧配管

接管口径 02 1/4

螺纹的种类 - Rc

阀体形式 插头引线式

线圈规格 标准

背压防止阀 无背压防止阀

消声器 无消声器

保护构造 IP65

高使用压力 1 MPa

使用压力 0.15 MPa

响应时间 15 ms

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 底板配管型:侧面配管 7.2 dm³/(s·bar)

b值(P→A/B) 底板配管型:侧面配管 0.43

Cv值(P→A/B) 底板配管型:侧面配管 2.1

C值(A/B→E) 底板配管型:侧面配管 7.3 dm³/(s·bar)

b值(A/B→E) 底板配管型:侧面配管 0.38

Cv值(A/B→E) 底板配管型:侧面配管 2

常用型号

CKZT40-A015LS

CKZT40-A015RS

CKZT40-A015CS

VQ4251-5G1-02

VQ4151-5G1-02

AC40B-F04DM-12-A

MGPM20-40

NCQ2A32-100D-X91US

NCQ2A32-25D-X91US

CXSM20-100

VSA4130-04-N

VSA3135-04-N

11345-5B

VSR8-4-FJG-D-3VZ

VBA40A-F04

D-H7BA

ZP50HBN

ZP40CN

CXSM15-50

CXSM15-20

CXSM10-30

ZH13BSA-08-10

VQ7-6-FG-D-3N

VQ7-6-FG-S-3Z

MY3B32-500L

AR20-02BE-B

CQ2B32-40DMZ

CQ2A40-75DMZ

VQZ3120R-5Y01-02F-Q

ZKZB15K5CL1-08

电磁阀VQ4251-5G1-02日本SMC使用说明
