带背景消除的漫反射光电开关

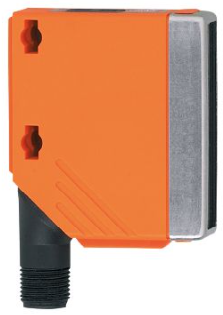

O5H200

O5H-HPKG/US100

量程极长

的几何背景抑制

通过电位器对灵敏度进行直观设定

坚固的外壳，适用于严苛的工业环境

产品特征

光线种类

红光

外壳

矩形的

应用

特殊的性能

背景消隐

功能原理

漫反射光电开关

电气数据

工作电压 [V]

10...36 DC

电流损耗 [mA]

25

防护等级

II

反相保护

有

光线种类

红光

波长 [nm]

624

输出

电气设计

PNP

输出功能

亮通模式

开关量输出DC电压降大值 [V]

2.5

开关量输出DC的持续电流负载 [mA]

200

开关频率DC [Hz]

1000

短路保护

有

短路保护类型

脉冲

过载保护

有

监控范围

检测距离 [mm]

50...1400; (白纸 200 x 200 mm 90 %反射)

白色物体的检测距离(90 %反射) [mm]

50...1400

灰色物体的检测距离:(18 %反射) [mm]

50...800

黑色物体的检测距离(6 %反射) [mm]

50...550

检测距离可设

有

光斑直径大值 [mm]

50

光点尺寸参考

检测距离

背景消隐可用

有

工作条件

环境温度 [°C]

-25...60

外壳防护等级

IP 65

EN 60947-5-2

MTTF [年]

331

机械技术数据

重量 [g]

62.5

外壳

矩形的

尺寸 [mm]

56 x 18.2 x 46.8

原材料

外壳: PA; 前框: 特种钢; 操作界面: TPE

透镜材料

PMMA

透镜校准

侧面的镜组

显示器/操作件

显示

开关状态

1 x LED, 黄色

元件

电位计

注释

注释

按照cULus工作电压"电源级2"

包装单位

1 件

电气连接

接口

接插件: 1 x M12; 译码: A

图表

a:

传感器

b:

目标

c:

背景

x:

距离传感器/目标物 [mm]

y:

小的距离物体/背景 [mm]
