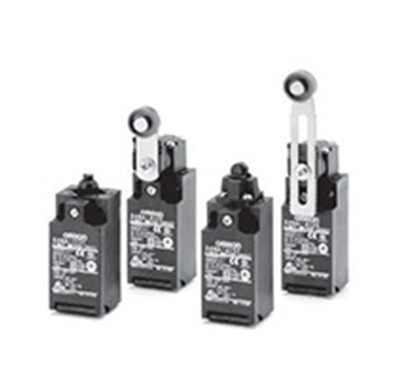

日本OMRON安全限位开关技术说明,SF4B-H28

日本OMRON安全限位开关技术说明,SF4B-H28

电气 500,000次以上(AC250V电阻负载10A时)

操作速度 1mm/s～0.5 m/s

绝缘电阻 同极端子之间、各端子与不带电部分之间100MΩ以上(DC500V)

接点间隔 2×2mm以上(慢动型)

2×0.5mm以上(速动型)

耐振动 误动作 10～55Hz， 0.75mm单振幅

使用环境温度 -40～80°C (无结冰)

条件短路电流 100 A (EN60947-5-1)

额定密闭热电流(Ithe) 20 A (EN60947-5-1)

操作频率 机械 120次/min

电气 30次/min

接点电阻 25mΩ以下

额定频率 50/60 Hz

防触电保护等级 Class I (带接地端子)

使用环境湿度 95%以下

耐冲击 耐久 1,000 m/s2以上

误动作 300m/s2以上

污染度(使用环境) 3 (EN60947-5-1)

耐电压(EN60947-5-1) 同极端子间 2.5kV (速动) /4kV (慢动)

异极端子间 4kV (慢动型)

保护等级 *1 IP67 (EN60947-5-1)

企业QQ：288 0626 084

直线传真：021-399 47616

手机：136 5173 3590

邮箱：136 5173 3590 @163.com

联系人：李霞

小适用负载 *3 AC5V 180mA电阻负载

(N水准参考值)

寿命 *2 机械 3,000万次以上(速动型)

1,000万次以上(慢动型)

额定绝缘电压(Ui) 600 V (EN60947-5-1)

各端子与地线间 4 kV

2. 根据型号不同， 可能与上述数值不同。

*2. 耐久性的测试条件为： 环境温度5～35°C、环境湿度40～70%。有关详细条件， 请咨询欧姆龙代表处。

*1. 保护结构是根据标准（EN60947-5-1） 中规定的测试法得出。使用前请务必在实际使用的条件、环境下确认其密封性。
