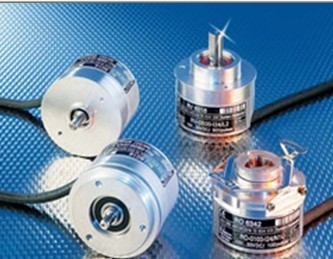

爱福门增量式光电编码器PN2021
顺时针旋转方向（看着轴）
输出功能 HTL, TTL 50 mA
编程选择 分辨率，旋转方向，HTL, TTL
处理周期小值 [ms] 2.3
机械技术数据
机械转速较大值 [1/min] 12000
可以将直线距离调节到小于1毫米。
工作电压 [V] 4.5...30 DC
电流损耗 [mA] < 150
转速较大值rpm/elec. [1/min] 12000
相位偏差A和B [°] 90
开关频率 [kHz] 1000
启动扭矩 [Ncm] < 1 (20 °C)
较大的轴负载 (轴末端) [N] 轴向10; 径向20
轴, 材料 [mm] Ø 6, 不锈钢
外壳材料 法兰: 铝; 外壳: 不锈钢444/1.4521;
接插件: Edelstahl SS316 (1.4401)
允许较大的相对空气湿度 [%] 95, 不允许冷凝
环境温度 [°C] -40...85
存储温度 [°C] -40...85
外壳防护等级 IP 65 / IP 66; IP 67 (外壳); IP 64 (轴)
接口 M12接插件; 径向的, 也可以使用轴向的; 5针
较大的导线长度 [m] 100
编码器借助于无磨损的光电扫描工作，
对此它们具有一个与轴固定连接的脉冲盘。
注意:例如通过很大的脉冲数(至10.000脉冲/每转)
