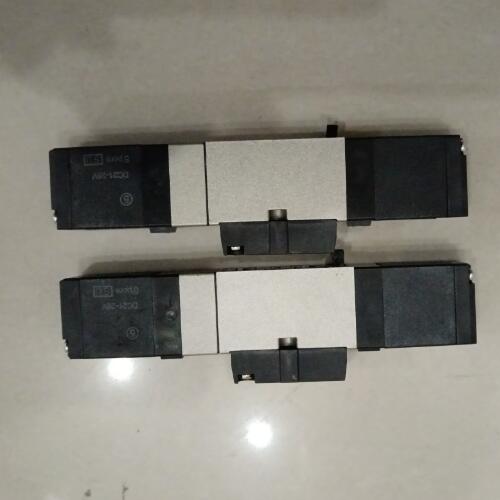

VFR6310-4E-10概述SMC3位中封式电磁阀

VFR6310-4E-10概述SMC3位中封式电磁阀

当电磁线圈不通电时，阀芯在弹簧力作用下处于上端位置，这时从图中可以看出，入口空气被封住，出口和排气口相通，即电磁阀处于排气状态；当电磁阀通电时，阀芯受电磁铁电磁力吸引克服弹簧力向下移动，这时从图中可以看出，入口空气可以通向出口，而出口与排气口不相通，即电磁阀处于供气状态；当电磁阀失电后，阀芯靠弹簧力复位，又处于排气状态。

换向阀的螺纹接口：换向阀的公称通径与气口螺纹并不一一对应，因此，选用换向阀时应注意接口螺纹

  阀芯结构形式是影响阀性能的重要因素之一。常用的阀芯结构形式有滑柱式、座阀式、滑柱座阀式（平衡座阀式）和滑板式等。

交流电磁阀有蜂鸣声，行程大，吸力大。直流电磁阀不存在蜂鸣声，行程大时，吸力很小，即启动力小。交流电磁阀气动电流大，有时是保持电流的10倍以上，若动铁心被卡住，启动电流持续流过，线圈发热厉害，甚至被烧毁。交流电磁阀不宜频繁通断。寿命不及直流电磁阀长。直流电磁阀的电流取决于线圈电阻，与行程大小无关。故动铁心卡住时不会烧毁线圈。直流电磁铁可频繁通断，工作安全可靠。但错节高电压，流过电流过大时，仍会烧毁线圈。

对二位阀，两个阀分别由一个控制信号获得。当控制信号消失，另一个控制信号未加入时，能保持原有阀位不变的，称为具有记忆功能的阀。对三位阀，每个控制信号控制一个阀位。当两个信号都不存在时，靠弹簧力和（或）气压力使阀芯处于中间位置（简称中位或零位）

＊阀不用卸下，便可更换快换接头。

先导式气阀由先导阀和主阀组成，依靠先导阀输出的气压力，通过控制活塞等推动主阀芯换向的那部分称为主阀。

。
