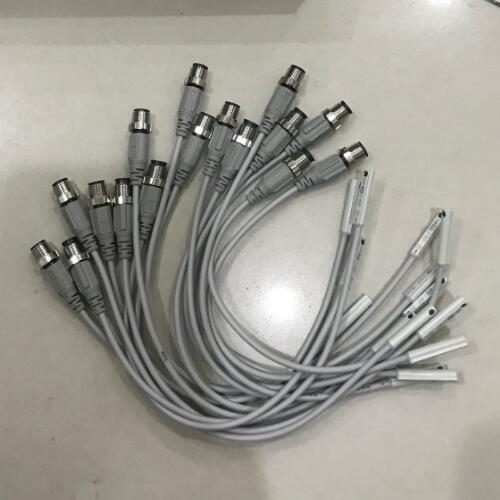

无触点SMC磁性开关D-M9PSAPC使用介质

无触点SMC磁性开关D-M9PSAPC使用介质

＊带LED水平计，适位置一目了然。

＊集装时，增减位数简单。采用插座式连接，减少配线工作。

＊可与减压阀、2通电磁阀组合，减少配管工作。

标准 CE / RoHS

外皮外径［mm］ Φ2.6 mm

绝缘体芯数 3芯(棕·蓝·黑)

输出方式 PNP型

适合负载 IC回路、继电器、PLC用

电源电压 DC5·12·24V(4.5～28V)

消耗电流 10mA以下

导线引出方式 导线带前置插头

配线方式 3线式

负载电流 40mA以下

内部电压降 10mA时0.8V以下(40mA时2V以下)

漏电流 DC24V时100μA以下

指示灯 ON时红色发光二极管亮

在非磁性体的活塞上安装一个磁铁（橡胶磁铁或塑料磁铁）的磁环，随活塞移动的磁环靠近开关时，舌簧开关的两根被磁化而相互吸引，触点闭合；当磁环移开开关后，失磁，触点断开。出点闭合或断开时发出电信号（或使电信号消失），控制相应电磁阀完成切换动作。如下图所示。磁性开关内部一般还带有开关动作的指示灯和过电压保护电路，用树脂塑封在一个壳体内。

磁性开关可以安装在行程末端，也可以安装在行程中间的任意位置上。

安装时，不得让开关受过大的冲击力，如将开关打入、抛扔等

确认位置用的非接触式传感器。

＊通过气桥回路和半导体式压力传感器的构成，不易受供给压力变动的影响。

＊可稳定的检出0.01~0.5mm的间隙。
