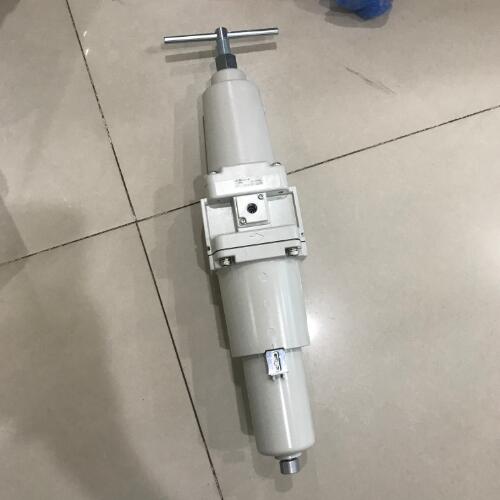

SMC特点AW60-10G-2-D过滤调压阀参数

SMC特点AW60-10G-2-D过滤调压阀参数

SMC膜片式减压阀的工作原理是：将手轮外拉，见到黄色圈后，顺时针旋转手轮，调压弹簧被压缩，推动膜片组件下移，通过阀杆，打开阀芯，则进气口压力经阀芯节流降压，有压力输出。出口压力气体经反馈管浸入膜片下腔，在膜片上产生一个向上的推力。当此推力与调压弹簧平衡时，出口压力便稳定在一定值。

与普通型的区别是有常泄式溢流孔，其稳压精度高，为0.001MPa，但存在微露。

普通型减压阀，出口压力不要过进口压力的85%；减压阀，出口压力不要过进口压力的90%。输出压力不得过设定压力的值。

减压阀的内部受压部分通常都是用膜片式结构，故阀的开口量小，输出流量受限制。VEX1系列减压阀的受压部分是用平衡座阀式阀芯，可以得到很大的输出流量和溢流流量，故称为大流量减压阀。

先导式减压阀前不宜安装换向阀。否则换向阀不断换向，会造成减压阀内喷嘴挡板机构较快磨耗，阀的特性会逐渐变差。

浮子式自动排水器 - 无自动排水器

数字式压力开关 - 无数字压力开关

压力表·安装可选项 G 圆形压力表(带限位指示器)

设定压力 - 0.05～0.85MPa设定;X406:0.05～0.4MPa设定

杯体 2 金属杯

排水出口可选项a - 带排水活门

排气机构 - 溢流式

流动方向 - 流动方向:左→右

进口侧压力管路中，若含有冷凝水、油污及灰尘等，会造成长泄孔或节流孔堵塞，使阀动作，故应在减压阀前设置空气过滤器，油污分离器。并应对他们进行定期维护

进口侧不得装油雾器，以免油污污染长泄孔和节流孔，造成阀动作。若下游回路需要给油，油雾器应装在出口侧。

在换向阀与气缸之间使用减压阀，由于压力急剧变化，需注意压力表的寿命。

先导压力P1作用在调压活塞上的力为F1，A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，一对截止阀芯处于封闭状态。因两阀芯是对称结构，弹簧力使阀芯复位。此时，A口压力为设定压力。

指的是出口压力可调范围。在此压力范围内，要达到一定的稳压精度。使用压力处于调压范围上限值的30%~80%。有的减压阀有几种调压范围可供选择。设定压力为0.02~0.2MPa的产品，其附属压力表的上限是0.2MPa，是不能承受0.2MPa以上的压力，应特别注意。

使用塑料材料的减压阀，应避免阳光直射。要防止油、水进入压力表中，以免压力表指示不准。压力表应安装在易于观察的位置。
