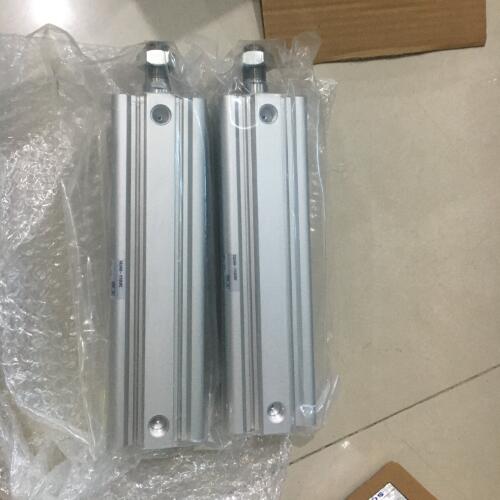

紧凑型SMC气缸CQ2A50-10DMZ使用介质

紧凑型SMC气缸CQ2A50-10DMZ使用介质

节省空间气缸，薄形、装置紧凑型设计

单作用气缸有弹簧压回型（如SMC的S型，见下图3-4）和弹簧压出型（如SMC的T型，见下图3-9）。S型是A口进气，气压力驱动活塞，克服弹簧力及摩擦力，活塞杆伸出；A口排气，弹簧力使活塞杆收回。T型是A口进气，活塞杆收回；A口排气，弹簧力使活塞杆伸出。在弹簧侧设有呼吸孔R，呼吸孔上设置过滤片，以防污染物进入缸内。

气缸行程2 - 无气缸行程2

缸体可选项 M 杆端外螺纹

磁性开关安装槽 Z Φ12-Φ25 2面/Φ32-Φ100 4面

安装螺钉同包 - 无安装螺钉

●新追加双耳环型、小型脚座型

●质量：减少5%到13%(和以前的CQ2系列相比)

●安装螺丝同捆，设定了杆端安装件的型号

●可在4面安装小型磁性开关 ( Φ12到Φ25的是两面)

●磁性开关不突出表面

通口螺纹的种类 - Rc/M螺纹

气缸行程 10 气缸行程 10mm

双行程标记 - 双行程标记

缸筒与缸盖为压铆链接。缸盖铣成四个平面，便于安装。结构紧凑、轻。活塞杆与导向套的间隙小，密封圈的耐磨性提高，寿命是CJ1系列的1.5倍以上。气缸驱动速度高。

使用压力范围是指气缸的使用压力至使用压力的范围。

图所示是SMC CM2系列双作用气缸的结构原理图，它由缸筒、端盖、活塞、活塞杆和密封件组成——这也是组成气缸的五大部分！气缓冲气缸

根据气缸承担任务的要求来选择气缸的品种。如要求气缸到达行程终端无冲击现象和撞击噪声，应选择缓冲气缸；如要求重量轻，应选择轻型气缸；要求安装空间窄且行程短，可选择薄型气缸；有横向负载，可选带导杆气缸；要求制动精度高，应选锁紧气缸等。
