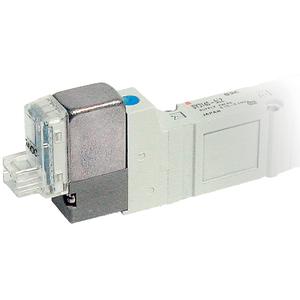

日本SMC的5通电磁阀SY9120-5DD-02基本信息

日本SMC的5通电磁阀SY9120-5DD-02基本信息

产品概述

●3通阀和5通阀可混合安装

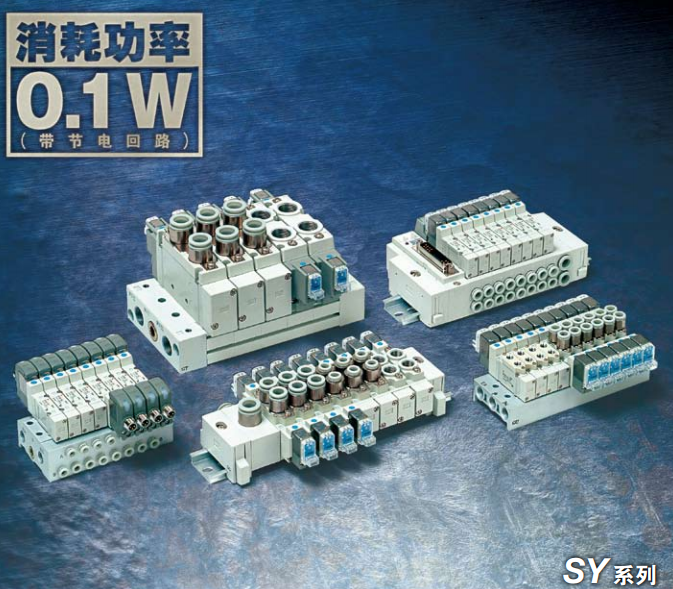

●消耗功率: 0.1 W (带节电回路)

●集装式可选项众多，例如：铝阀体，DIN导轨，组合式集装式

●集装式型号: SS5Y3，SS5Y5，SS5Y7，SS5Y9

系列 9 SY9000

机能 1 2位单电控

导线引出方式 D DIN型插座式

LED及过电压保护回路 - 无指示灯·过电压保护回路

手动操作 D 压下回转锁定式(旋具操作型)

A·B接管口径 02 1/4

螺纹的种类 - Rc

线圈规格 - 标准

额定电压 5 DC24V

托架 - 无

订制规格 - 标准

CE对应 - -

阀体形式 非插入式

配管种类 直接配管型

密封方式 弹性密封

保护构造 IP65

高使用压力 0.7

使用压力 0.15

大动作频率 5

先导方式 内部先导式

P,R通口接管口径 1/4

背压防止阀 无背压防止阀

消声器 无消声器

响应时间 35

消耗功率 0.35

环境温度及使用流体温度 -10～50℃

C值(P→A/B) 直接配管型 7.0

b值(P→A/B) 直接配管型 0.33

Cv值(P→A/B) 直接配管型 1.7

C值(A/B→E) 直接配管型 7.6

b值(A/B→E) 直接配管型 0.35

Cv值(A/B→E) 直接配管型 2.0
