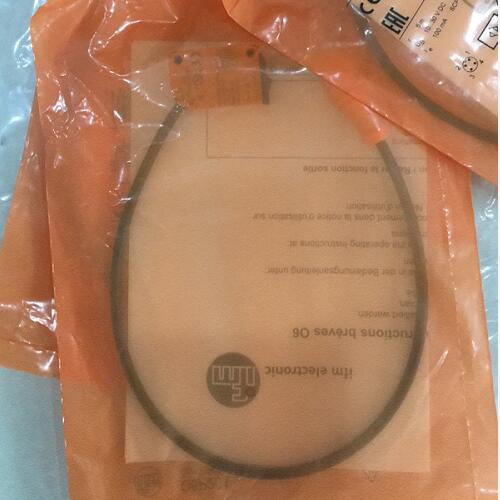

漫反射光电开关易福门O6T200安装位置

漫反射光电开关易福门O6T200安装位置

功能原理 漫反射光电开关

应用 工业应用/自动化

检测距离[mm] 5...500; (白纸 200 x 200 mm 90 %反射)

设定范围[mm] 100...500

检测距离可设 有

光斑直径值[mm] 15

该方法与三角测量原理类似，但接收器为63个二极管阵列。额外的接收器可实现背景抑制（即目标和背景可以非常靠近）。二极管阵列传感器配备微处理器，并通过按钮进行电子编程。

该技术使用2个接收元件实现背景抑制。通过使用电位器进行调节，将反射镜放置在特定位置，确定其中一个接收器检测到目标的点和另一个接收器检测到背景的点。将传感器放置在两点的中间。传感器通过评估接收到的光的角度，确定其来自目标还是背景。

偏振镜反射式传感器的有效光束是锥形的。在靠近传感器的位置，光束约为发射器镜头的尺寸。而在靠近反射器的位置，则约为反射器的尺寸。这意味着其可以检测靠近传感器（不必靠近接收器）的小物体。

开关频率 – 当目标进入和离开检测区域时，传感器发出离散脉冲的速度。简单来说，指的是目标经过时传感器开关的速度。

电气连接 – 提供电源和信号

有效光束 – 必须遮挡才能使传感器输出更改状态的光束区域。当光束被破坏时进行开关操作的传感器（即对射式传感器和偏振镜反射式传感器）有有效光束，而直接在目标上反射光的传感器（即漫反射式传感器）则没有有效光束。

高反射率的物体经过光束时可能会将光反射到不相关的接收器，导致错误信号。简单的解决方案是在传感器之间放置光栅，阻止离散的光反射。

由于阳光包含与光电发射器相同的光波长，因此非常明亮的环境光通常会误导接收器。这种情况常见于光电传感器用于车库开门器的情形，特定角度的阳光会影响门操作。可能的解决方案包括调整传感器角度、加装光栅或调换发射器和接收器位置。

光点尺寸参考 在的检测距离

适合在空间受限情况下使用的特别紧凑外壳

通过电位器对量程进行直观设定

通过旋转开关方便地选择亮通或暗通
