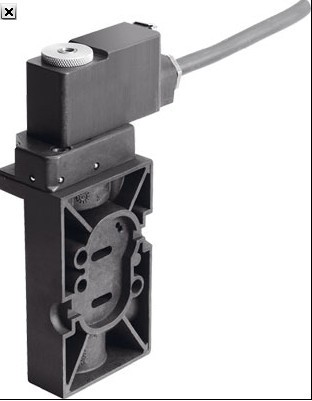

HJGFESTO电磁线圈规格，MSFG-24/42-50/60

HJGFESTO电磁线圈规格，MSFG-24/42-50/60

上海乾拓贸易有限公司

电话；021-69000965

直线传真；021-69000965

手机；17321056802

企业QQ；2880626084

邮箱；17321056802@163.com

联系人；居琦

特性 特性

货运日期 查看

装配位置 任意

切换位置指示器 否

小提取时间 10 ms

持续通电率

功率系数 cos {phi} 0.7

线圈的特性参数 24 V DC: 4.5 W

42 V AC: 50/60 Hz, 提起功耗 9 VA, 保持功耗 7 VA

允许的频率波动 +/- 5 %

工作电压12 V DC 24 V DC 42 V DC 24 V AC 42 V AC 48 V AC 110 V AC 230 V AC 240 V AC

功率[W] 4.1 4.5 5.5 - - - - - -

接机电源，50赫兹[VA] - - - 9 9 9 9 9 9

保持力，50赫兹[VA] - - - 7 7 7 7 7 7

功率因数cos（PHI） - - - 0.7 0.7 0.7 0.7 0.7 0.7

频率（Hz） - - - 50/60 50/60 50/60 50/60 50/60 50/60

允许的频率

波动

许用压力波动 +/- 10 %

防护等级 IP65

环境温度 -5 ... 40 °C

较大紧固扭矩, 插头插座 0.4 Nm

产品重量 55 g

电连接 MSSD-F的插头叶片

材料信息，线圈 铜

常规技术数据

安装方式通过滚花螺母类型

安装位置任意（可360°旋转的电枢管）

电磁线圈脲醛，铜，钢

材料注意事项符合RoHS标准

电子数据

电气连接3针

插头连接器行业标准，B型插头连接器EN 175301，A型

分钟。皮卡时间[ms] 10

切换位置显示无

保护EN 60529 IP65带插头插座度

特点线圈数据

[％] - - - -5 / +5 -5 / +5 -5 / +5 -5 / +5 -5 / +5 -5 / +5

工作和环境条件

工作电压12 V DC 24 V DC 42 V DC 24 V AC 42 V AC 48 V AC 110 V AC 230 V AC 240 V AC

环境温度[°C] -5 ... +40 -5 ... +40

CE标志

（见合格声明）

- 欧盟电压指令

HJGFESTO电磁线圈规格，MSFG-24/42-50/60
