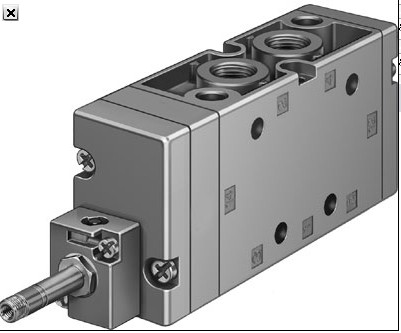

JMEBH-5/2-1/8-P-B，FESTO电磁阀性能要求

JMEBH-5/2-1/8-P-B，FESTO电磁阀性能要求

上海乾拓贸易有限公司

电话；021-69000965

直线传真；021-69000965

手机；17321056802

企业QQ；2880626084

邮箱；17321056802@163.com

联系人；居琦

货运日期 查看

阀功能 5/2 双稳

驱动类型 电气的

宽度 17.8 mm

标准额定流量 650 l/min

工作压力 1.5 ... 8 bar

设计结构 活塞滑块

复位类型 空气弹簧

防护等级 IP65

c UL us - Recognized (OL)

额定尺寸 5 mm

宽度尺寸 18 mm

排气功能 可节流

密封原则 软性

装配位置 任意

手控装置 带附件，可锁定

先导类型 由先导控制

先导气源 内置的

流动方向 不可逆

可自由交叠 是

有关动力的说明 切换频率至少一周一次

先导压力 1.5 ... 8 bar

b 值 0.42

C 值 3.25 l/sbar

反向切换时间 10 ms

持续通电率

线圈的特性参数 24 V DC: 2.5 W

工作介质 压缩空气符合ISO8573-1:2010 [7:4:4]

关于工作和先导介质的说明 可以使用经过润滑的压缩空气

(一旦使用后要求一直使用经过润滑的压缩空气)

CE 符号 (参见符合的标准) 根据 EU low 电压 指导原则

抗震性 运输应用测试，强度等级 1 ，符合 FN 942017-4 和 EN 60068-2-6标准

耐冲击性 Shock test with severity level 2 in

accordance with FN 942017-5 and EN 60068-2-27

耐腐蚀等级 CRC 2

储藏温度 -20 ... 40 °C

介质温度 -5 ... 50 °C

声压等级 75 dB(A)

先导介质 压缩空气符合ISO8573-1:2010 [7:4:4]

环境温度 -5 ... 50 °C

产品重量 142 g

电连接 插头

方块形结构

符合EN 175301-803标准

C型

安装类型 在气路轨上

密封件的材料信息 HNBR

NBR

外壳的材料信息 压铸铝
