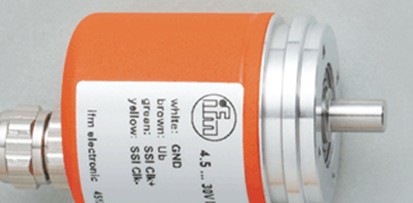

编码器借助于无磨损的光电扫描工作，
对此它们具有一个与轴固定连接的脉冲盘。
注意:例如通过很大的脉冲数
(至10.000脉冲/每转)可以将直线距离调节到小于1毫米。
HTL (推挽), TTL 50 mA (RS422 长线驱动)
工作电压 [V] 4.75...30 DC
电流损耗 [mA] < 150
转速较大值rpm/elec. [1/min] 12000
相位偏差A和B [°] 90
编码器通过测量所经过的角度或路程的尺寸，显示一个的脉冲数量/每转。
开关频率 [kHz] 1000
输出功能 HTL (推挽), TTL 50 mA (RS422 长线驱动)
分辨率 可设，出厂设置1024
开机延迟时间 [s] 0.5
编程选择 分辨率，旋转方向，HTL(推挽), TTL (RS422 长线驱动)
处理周期小值 [ms] 2.3
机械技术数据
机械转速较大值 [1/min] 12000
启动扭矩 [Ncm] < 2 (20 °C)
轴, 材料 [mm] 单面开通的空心轴 Ø 12 F7, 不锈钢
此外，所有的编码器都产生一个指标脉冲，与每转产生一个指标脉冲一样。
对于每一个角度的调节，式编码器给出一个的已编码的数值，
电源供应后可以直接使用该编码值。
该值可省略增量式编码器所须的参考行程。
