YSSMC大流量型减压阀VEX1533-10
VEX1系列减压阀的受压部分是用平衡座阀式阀芯，
可以得到很大的输出流量和溢流流量，故称为大流量减压阀。

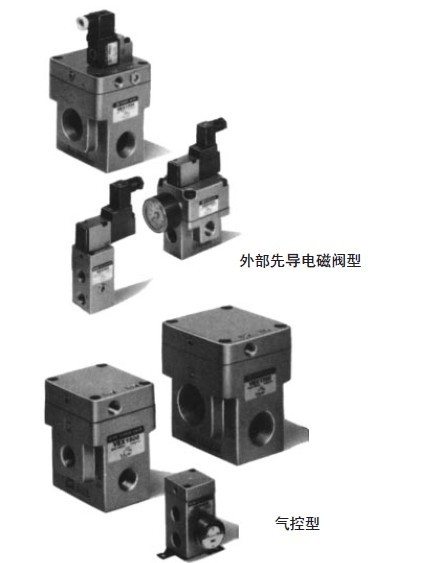

大流量减压阀有气控型和手动操作型以及外部先导电磁型。
大流量减压阀的排气口上可以装消音器，其工作寿命比膜片式减压阀长。
先导压力P1作用在调压活塞上的力为F1，
A通口气压力经反馈通道作用在调压活塞下的力为F2.当F1=F2时，
流入的空气压力施加到的左表面顶部隔膜e并且抵消由喷嘴背部产生的力压力;
同时，其被施加到隔膜11的左表面，并与抵消压缩力的设定压力平衡的设定弹簧！
当出口压力增加高于设定压力时
向右推动隔膜1，并且在右侧推压隔膜顶部隔膜e减小，
导致顶部隔膜e移动到对。然后，阀门y从顶部隔膜e的左表面移开，
出口压力从端口2（A）经由阀空腔流动通过端口3（R）（大气）排出。
如果设置手柄o转动顺时针，运动将相反，
出口压力将减小，并将与新设定的压力平衡。
减压阀的内部受压部分通常都是用膜片式结构，故阀的开口量小，输出流量受限制。
一对截止阀芯处于封闭状态。因两阀芯是对称结构，
弹簧力使阀芯复位。此时，A口压力为设定压力。
当Ａ通口压力下降，高于P1通口的压力，则F2<F1，调压活塞下移，
下截止阀芯开启，A口与P口接通并供气。当A口压力上升至F2=F1时，又恢复原状态。
外部先导电磁型大流量减压阀是在气控型减压阀的控制口直接连接一个二位三通电磁阀。
这种稳压器非常适合于平衡器应用，因为它
使其大体积的压力波动小化
供应/排气能力，此外具有F.S.
（全范围）灵敏度在0.2％以内。 重复性±0.5％。
具有类似于供应Cv的救济Cv值值，
该调节器快速响应以设置a的出口压力即使出口体积和压力波动大。
当设定手柄o顺时针转动时，由设定产生的力春天！使挡板0！3关闭喷嘴！4，
允许喷嘴返回压力施加到顶部隔膜e的右表面。
然后，阀门y向左移动，允许供气从端口1（P）流向端口图2（A）。
YSSMC大流量型减压阀VEX1533-10
