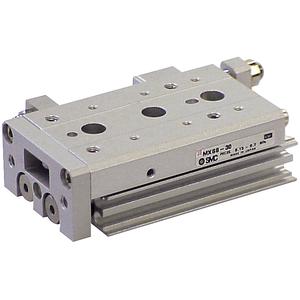

MXS16-20B-M9N,日本SMC双缸气缸

MXS16-20B-M9N,日本SMC双缸气缸

  • 所属分类:日本SMC/SMC气缸
  • 浏览次数:
  • 发布日期:2015-02-07
  • 产品概述
  • 性能特点
  • 技术参数

MXS16-20B-M9N,日本SMC双缸气缸


电话:021-3952 9829/30-8010

传真:021-6083 1959

手机:189 1857 2467

QQ:2880626081

联系人:张海情

邮箱:18918572467@163.com


缸径 φ16x2(相当于φ22)

使用流体 空气

动作方式 双作用

较高使用压力 0.7MPa

较使用压力 0.15MPa

环境和流体温度 -10~60°C(但未冻结)

活塞速度 50~500mm/s

缓冲 橡胶缓冲

给油 不要

接管口径 M5X0.8


MXS16-20B-M9N,日本SMC双缸气缸


实际是气缸与液压缸串联而成,两活塞固定在同一活塞杆上。液压缸不用泵供油,只要充满油即可,其进出口间装有液压单向阀、节流阀及补油杯。当气缸右端供气时,气缸克服载荷带动液压缸活塞向左运动(气缸左端排气),此时液压缸左端排油,单向阀关闭,油只能通过节流阀流入液压缸右腔及油杯内,这时若将节流阀阀口开大,则液压缸左腔排油通畅,两活塞运动速度就快,反之,若将节流阀阀口关小,液压缸左腔排油受阻,两活塞运动速度会减慢。这样,调节节流阀开口大小,就能控制活塞的运动速度。可以看出,气液阻尼缸的输出力应是气缸中压缩空气产生的力(推力或拉力)与液压缸中油的阻尼力之差。


MXS16-20B-M9N,日本SMC双缸气缸
