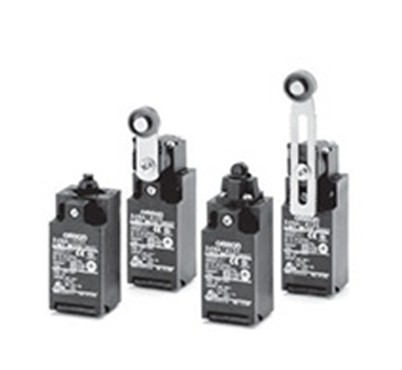

OMRON安全限位开关，D4N-1B20

OMRON安全限位开关，D4N-1B20

上海乾拓贸易有限公司

电话：021-69000965

传真：021-39529830-8007

手机：17321056802 (微信就是手机号)

邮箱：17321056802@163.com

企业QQ：2880626084

联系人：郑娜

限位开关分工作限位开关和极限限位开关，工作限位开关是用来给出机构动作到位信号的。

极限限位开关是防止机构动作出设计范围而发生事故的。

工作限位开关安装在机构需要改变工况的位置，开关动作后，给出信号，进行别的相关动作。

极限限位开关安装在机构动作的远端，用来保护机构动作过大出现机构损坏。

滚珠摆杆型 (树脂摆杆、树脂滚珠

Pg13.5 D4N-1120 D4N-1220 D4N-1A20 D4N-1B20

G1/2 D4N-2120 D4N-2220 D4N-2A20 D4N-2B20

M20 D4N-4120 D4N-4220 D4N-4A20 D4N-4B20

M12连接器 D4N-9120 D4N-9220 D4N-9A20 D4N-9B20

G1/2 D4N-6120 D4N-6220 D4N-6A20 D4N-6B20

M20 D4N-8120 D4N-8220 D4N-8A20 D4N-8B20

Pg13.5 D4N-1122 D4N-1222 D4N-1A22 D4N-1B22

短路电流 100A(EN60947-5-1)

额定开放热电流(Ith) 10A(EN60947-5-1)

使用环境温度 -30～70°C (无结冰)

绝缘电阻 100MΩ以上

接点间隔 速动型：2 × 0.5mm以上

慢动型：2 × 2mm以上

限位开关，指为保护内置微动开关免受外力、水、油、气体和尘埃等的损害，

而组装在外壳内的开关，尤其适用于对机械强度和环境适应 性有特殊要求的地方。　

形状大致分为横向型、竖向型和复合型。

另外可提供M12连接型，更加节省劳动力，更换更方便。

操作速度 1～500mm/s(D4N-1120)

操作频率 30次/min以下

接点电阻 25mΩ以下

小适用负载*4 DC5V下1mA电阻负载(N标准参考值)

额定绝缘电压(Ui) 300V

额定频率 50/60Hz

防触电保护等级 Class II (双重绝缘)

使用环境湿度 95%以下

OMRON安全限位开关，D4N-1B20

滚珠摆杆型 (金属摆杆，树脂滚珠)

G1/2 D4N-2122 D4N-2222 D4N-2A22 D4N-2B22

M20 D4N-4122 D4N-4222 D4N-4A22 D4N-4B22

M12连接器 D4N-9122 D4N-9222 D4N-9A22 D4N-9B22

G1/2 D4N-6122 D4N-6222 D4N-6A22 D4N-6B22

M20 D4N-8122 D4N-8222 D4N-8A22 D4N-8B22

标准的镀金接点了接触的高性。 可用于标准负载及微小负载。

耐振动 误动作 10～55Hz， 0.75mm单振幅

滚珠摆杆型 (金属摆杆，金属滚珠)

1497_lu_1_1

1导管 Pg13.5 D4N-1125 D4N-1225 D4N-1A25 D4N-1B25

G1/2 D4N-2125 D4N-2225 D4N-2A25 D4N-2B25

M20 D4N-4125 D4N-4225 D4N-4A25 D4N-4B25

M12连接器 D4N-9125 D4N-9225 D4N-9A25 D4N-9B25

符合EN115-1、EN81-20及EN81-50的安全接点要求（仅限慢动型）。

污染度(使用环境) 3(EN60947-5-1)

耐冲击 耐久 1,000m/s2以上

误动作 300m/s2以上

标准：UL、EN(TÜV)及CCC

OMRON安全限位开关，D4N-1B20
