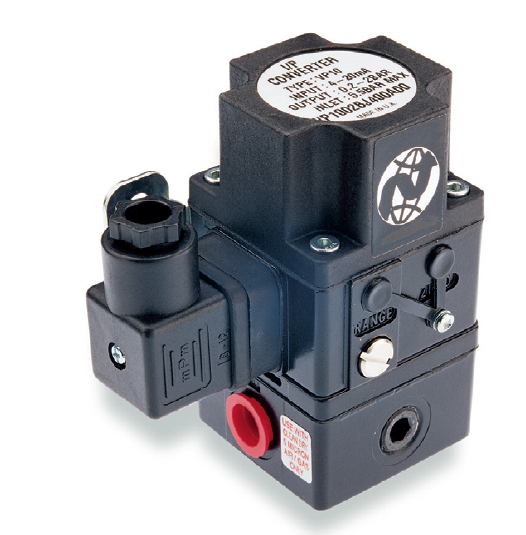

VP1001BJ100A00比例压力阀电气参数

VP1001BJ100A00比例压力阀电气参数

的比例 I/P和E/P转换器

适用范围宽

大流量

常规应用保护等级IP 65

技术参数

介质:

过滤精度为5μm的除油压缩空气

输出压力:

0.2 ~1.0bar,0.2 ~ 2.0bar,0.2 ~ 4.0bar (2线)

0.14 ~6bar,0.14 ~ 8bar (3线)

流量:

高达 300 l/min

耗气量:

<4 bar:在50%信号时的典型值为0.85 l/min

>4 bar:在50%信号时的典型值为1.75 l/min

工作压力:

至少比需要的输出压力高0.7 bar

工作温度:

-40°C ~ +85°C

在+2°C以下使用时,请咨询本公司技术服务部。

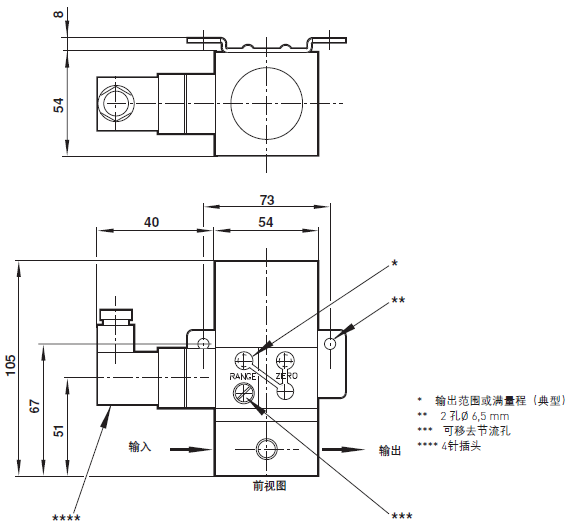

安装方式:

整体式表面安装架特别适用于立式安装，也

可提供50mm管式安装件

响应时间:

<2 bar:小于 0.5 秒

(取决于输入阶跃信号从10%变道90%和输出

信号)

>2 bar:2秒,阶跃信号从10%变到90%

总误差:

满量程±0,5% (典型相关误差包括非线性迟

滞，死区和重复性的综合作用)

温度影响:

典型值< 0,1% /°C 和零调

气源气压灵敏度:

<满量程输出0,075%/每1%供压变化

故障模式:

当供电源故障时，信号降到放气压力

电气参数

电磁兼容性 这是一个无源电磁装置，不受高频信号影响

电气信号 双线制4 -20 mA或 0 -10 V

三线制需要12 ~ 24 V 直流供电

接头 30mm符合DIN 43650A 的电气接头，可转4*90安装（还可提供其他连接方式）

控制信号    输出压力   型号

0 ... 10 V 0,2 ... 1 VP1001BJ100A00

4 ... 20 mA 0,2 ... 1 VP1001BJ400A00

0 ... 10 V 0,2 ... 2 VP1002BJ100A00

4 ... 20 mA 0,2 ... 2 VP1002BJ400A00

0 ... 10 V 0,2 ... 4 VP1004BJ100A00

4 ... 20 mA 0,2 ... 4 VP1004BJ400A00

0 ... 10 V 0,14 ... 6 VP1006BJ101A00

4 ... 20 mA 0,14 ... 6 VP1006BJ401A00

0 ... 10 V 0,14 ... 8 VP1008BJ101A00

4 ... 20 mA 0,14 ... 8 VP1008BJ401A00

VP1001BJ100A00比例压力阀电气参数
